Revue technique Renault Vel Satis: MoteurF4R

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Boîtier papillon motorisé / MoteurF4R

DEPOSE

DEPOSE

Débrancher la batterie.

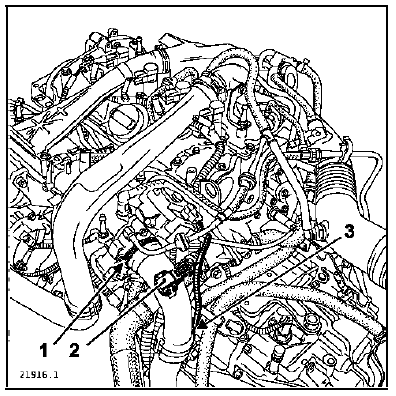

Desserrer le collier (1).

Débrancher :

  • le connecteur du capteur de pression de suralimentation (2),
  • le connecteur de la sonde de température d'air (3),

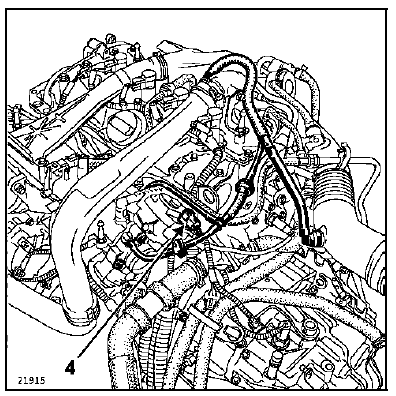

  • le connecteur du boîtier papillon motorisé (4).

Déboîter le tuyau d'air échangeur-répartiteur.

Déboîter le tuyau d'air échangeur-répartiteur.

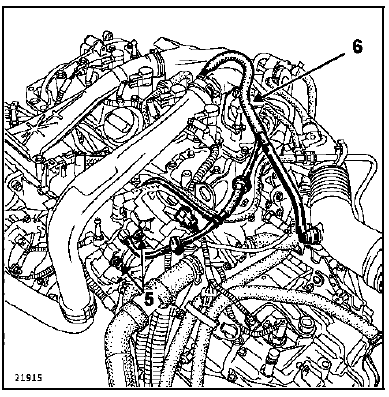

Retirer les trois vis de fixation (5) du boîtier papillon.

Déposer le boîtier papillon avec le tuyau de

Déposer le boîtier papillon avec le tuyau de réaspiration des vapeurs d'essence et des vapeurs d'huile (6).

Déclipper le tuyau (6) du boîtier papillon.

REPOSE

Procéder dans le sens inverse de la dépose.

Remplacer le joint à chaque démontage du boîtier papillon.

A l'aide de l'outil de diagnostic, effectuer l'apprentissage du boîtier papillon.

A chaque mise sous contact, le boîtier papillon doit effectuer un cycle d'apprentissage de ses butées mini et maxi.
