Revue technique Renault Vel Satis: Moteur V4Y

Revue technique Renault Vel Satis / Moteur et périphériques / Echappement / Catalyseur / Moteur V4Y

DEPOSE

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

Déposer :

  • le carénage sous moteur,
  • les deux vis de fixation de l'écran thermique en passant une clé à travers le berceau (1),

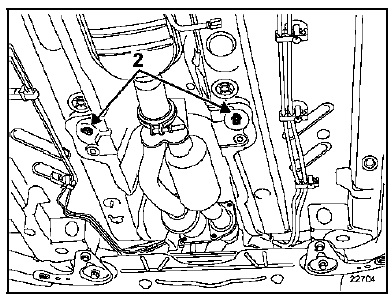

  • les quatre clips de maintien de l'écran thermique (2).

Reculer l'écran thermique.

Placer un vérin d'organes pour maintenir la ligne

Placer un vérin d'organes pour maintenir la ligne d'échappement de façon à supporter celle-ci.

Déposer :

  • les quatre vis de la bride catalyseur-précatalyseur (3),
  • le collier de fixation catalyseur-pot de détente (4),

  • le catalyseur.

REPOSE

Procéder dans le sens inverse de la dépose.

Remplacer le joint par un joint neuf.

Reposer un collier neuf.

Respecter les couples de serrage.
