Revue technique Renault Vel Satis: Moteur V4Y

Revue technique Renault Vel Satis / Moteur et périphériques / Antipollution / Réaspiration des vapeurs d'huile / Moteur V4Y

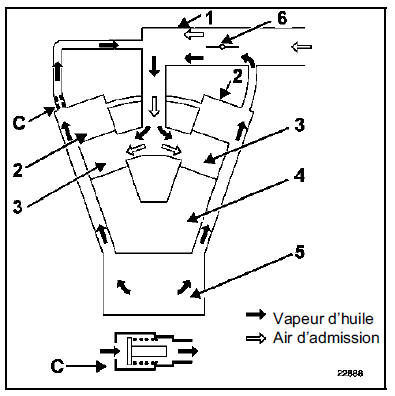

PRESENTATION DU CIRCUIT

  1. A faibles charges, l'air frais situé en amont du papillon des gaz, balaye les vapeurs d'huile situées dans le carter moteur. Les vapeurs d'huile sont aspirées en faible quantité par la dépression régnant en aval du papillon des gaz, via un clapet à section variable (C), puis réaspirées dans les cylindres.

  1. A moyennes et fortes charges, les vapeurs d'huile sont aspirées vers les cylindres. Le clapet à section variable (C) laisse passer une grande quantité de vapeurs d'huile.

  1. Collecteur d'admission
  2. Couvre-culasse
  3. Culasse
  4. Bloc-moteur
  5. Carter moteur
  6. Papillon des gaz

CONTROLE

Pour garantir un bon fonctionnement du système antipollution, le circuit de réaspiration des vapeurs d'huile doit être maintenu propre et en bon état.

NOTA : le clapet à section variable est situé sur le couvre-culasse du banc arrière. A l'état repos il doit être fermé.
