OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1311-01 - Valise de contrôle de pression d'essence avec manomètre et embouts
Mot. 1311-08 - Raccord pour prise de pression de carburant
MATERIEL INDISPENSABLE
1 éprouvette graduée de 2000 ml
IMPORTANT :
Lors de cette opération, il est impératif :

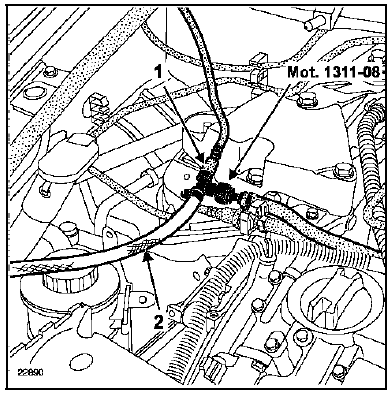

Débrancher le raccord rapide (1) du tuyau d'alimentation.
Adapter sur le raccord rapide (1), le raccord en "T" Mot. 1311-08 puis brancher un tuyau (2) d'une longueur suffisante afin de faire débiter la pompe dans une éprouvette graduée de contrôle.

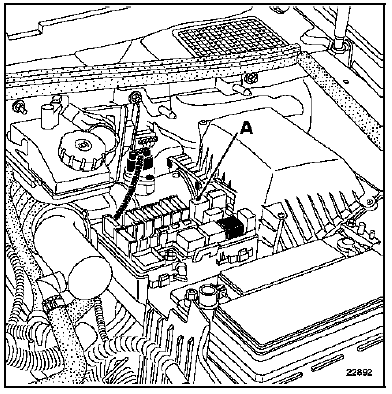

Faire tourner la pompe à essence en shuntant les voies 3 et 5 du relais de pompe à essence (A). En 1 minute le débit de la pompe doit être au minimum, sous une tension de 12 V de 1,3 l.
Débit relevé : 80 à 100 l/h.
Poulie de pompe
MOTEUR P9X
OUTILLAGE SPECIALISE INDISPENSABLE
Dir. 1083-01 Outil de repose de poulie
DEPOSE
Relever la cote par rapport au bout de l'axe. Extraire la
poulie.
Utiliser la presse avec un extracteur.
REPOSE
Emmancher la poulie, outil Dir. 1083-01 jusqu'en
butée sur l'arbre (graiss ...
Interprétation des défauts
CALCULATEUR
DEF : Anomalie électronique interne
DEF
CONSIGNES
La détection du défaut s'effectue si :
le calculateur détecte une anomalie électronique interne.
Effacer les défauts en mémoire puis d&ea ...
Direction assistée
CONTROLE DU NIVEAU
NIVEAU POMPE D'ASSISTANCE DE DIRECTION
Utiliser pour les appoints ou le remplissage de l'huile
ELF RENAULTMATIC D2 ou MOBIL ATF 220.
Pour un niveau correct, il faut qu'il soit visible entre les
niveaux MINI et MAXI sur le réservoir (1).
MOTEURS TOUS TYPES
...
