DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Déposer les caches moteur.
Débrancher la batterie.

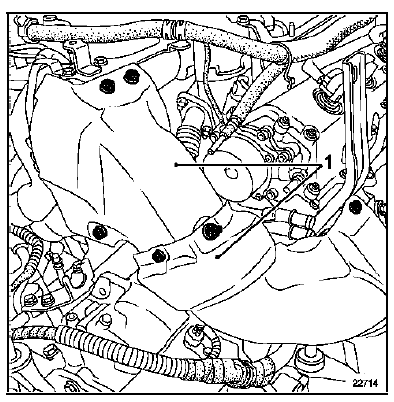

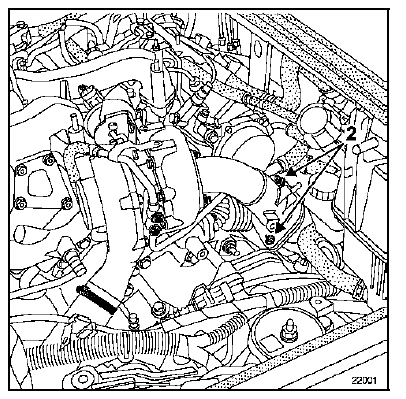

Déposer :

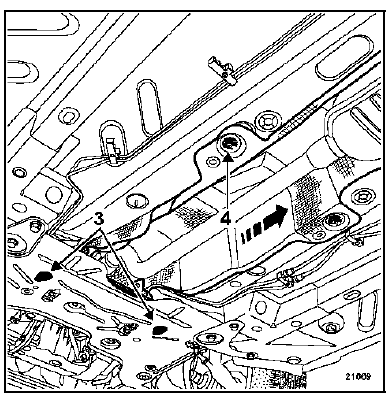

Dégager l'écran thermique vers l'arrière. Pour cela déposer :
Dégrafer le câble de commande de la boîte de vitesses sur l'écran thermique.

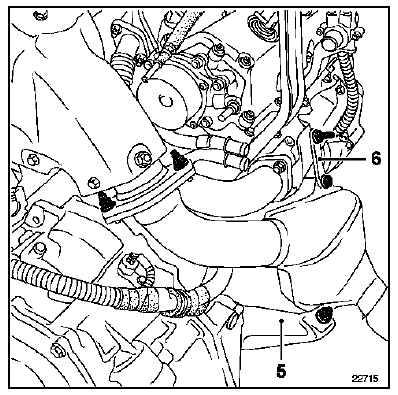

Déposer :
REPOSE
Procéder à la repose en sens inverse de la dépose.
Remplacer les joints.
Les autres éléments de la ligne d'échappement ne présentent pas de difficultés particulières.
Moteur de toit ouvrant
DEPOSE
Déposer le boîtier de commande de toit ouvrant.
Dégager le cache du plafonnier pour accéder aux clips
(A).
Débrancher les différents connecteurs ; retirer le
plafonnier.
Débrancher les deux connecteurs du moteur.
Manuell ...
Diagnostic
POINTS DE PIGEAGE
Point G
Référence de départ pour le contrôle des points (A1) et
(B1).
Point A1
Référentiel caisse avant.
NOTA : Le point A2 peut éventuellement servir de
référence si le point A1 n'est pas jugé correct. ...
Préliminaire
Ce document présente le diagnostic de l'ABS et de l'ESP (Contrôle
dynamique de conduite) MK 60
équipant les Vel Satis.
Pour entreprendre un diagnostic de ce système il est donc impératif de disposer
des éléments
suivants :
Le schéma ...
