Revue technique Renault Vel Satis: Moteur P9X
ELEMENT FILTRANT
Déposer les caches moteur.
Débrancher :
- la batterie,

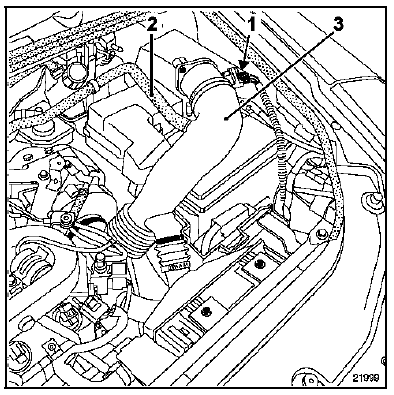

- le connecteur du débitmètre d'air (1).
Débrancher le conduit de réaspiration des vapeurs d'huile (2).
Déposer le conduit d'aspiration d'air (3) muni du débitmètre.
Pour cela, déposer les deux vis de fixation sur le débitmètre d'air, le collier sur le résonateur d'air puis sur le turbocompresseur.

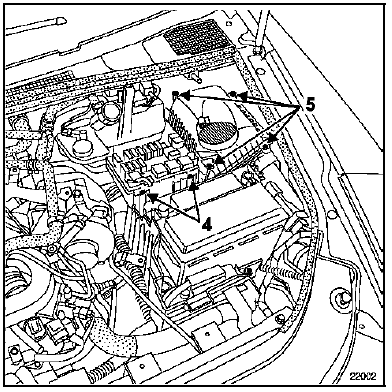

Déclipper les fixations du boîtier relais (4) puis dégager légèrement celui-ci sur le côté.
Déposer les quatre vis de fixation (5) du couvercle de boîtier de filtre à air.
Dégager le couvercle du boîtier de filtre à air puis déposer l'élément filtrant.
Moteur V4Y
ELEMENT FILTRANT
Déposer les caches moteur.
Débrancher :
la batterie,
le connecteur du débitmètre d'air (1),
le conduit d'aspiration d'air (2).
Déclip ...
