Revue technique Renault Vel Satis: Moteur  V4Y

Revue technique Renault Vel Satis / Moteur et périphériques / Injection essence / Implantation des éléments / Moteur  V4Y

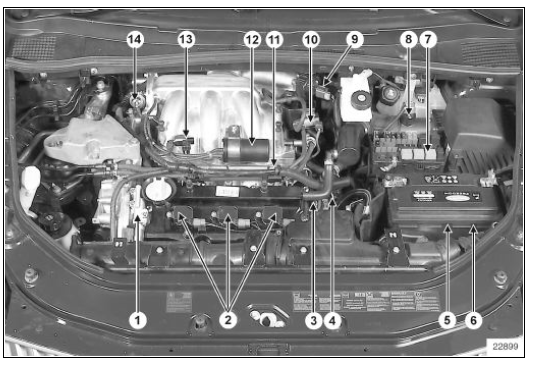

  1. Déphaseur d'arbre à cames
  2. Bobines d'allumage
  3. Capteur d'arbre à cames
  4. Sonde de température d'eau
  5. Calculateur d'injection
  6. Capteur de pression atmosphérique
  7. Boîtier relais
  8. Débitmètre d'air avec sonde de température d'air
  9. Boîtier papillon motorisé
  10. Electrovanne de recyclage des vapeurs de carburant
  11. Injecteur
  12. Réserve de vide
  13. Electrovanne de commande de volet d'air d'admission
  14. Poumon de commande de volet d'air d'admission

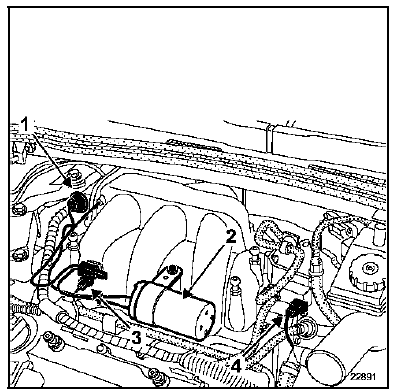

  1. Poumon de commande de volet d'air d'admission variable
  2. Réservoir de vide
  3. Electrovanne de commande de volet d'air d'admission variable
  4. Electrovanne de recyclage des vapeurs de carburant

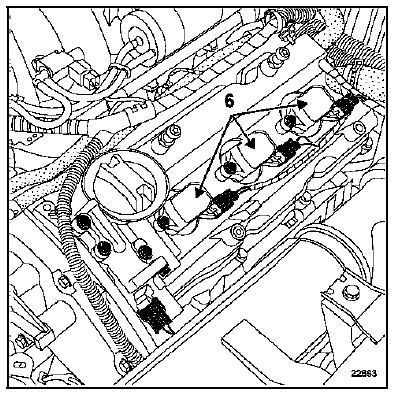

  1. Déphaseur d'arbre à cames (cylindre avant)
  2. Bobines d'allumage

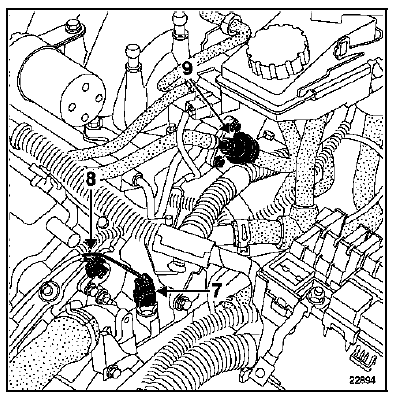

  1. Sonde de température d'eau
  2. Capteur d'arbre à cames
  3. Amortisseur de pulsation

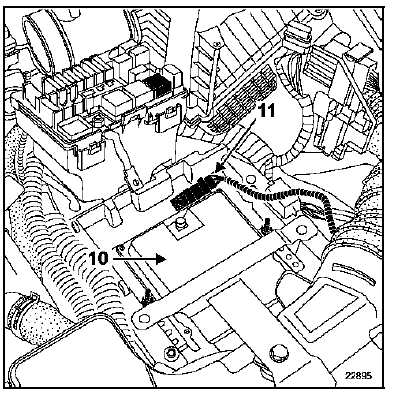

  1. Calculateur d'injection
  2. Capteur de pression atmosphérique

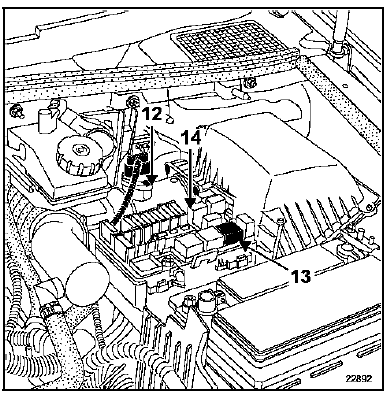

  1. Débitmètre d'air avec sonde de température d'air
  2. Relais de verrouillage injection
  3. Relais de pompe à essence

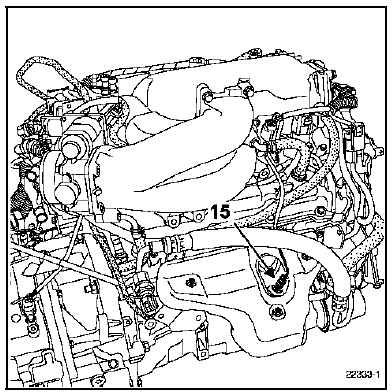

  1. Sonde à oxygène amont (cylindres arrière)

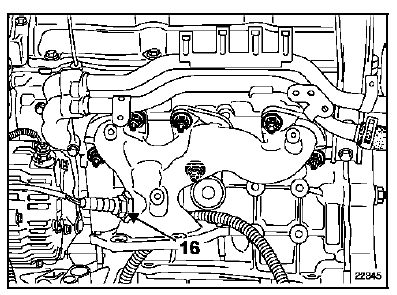

  1. Sonde à oxygène amont (cylindres avant)

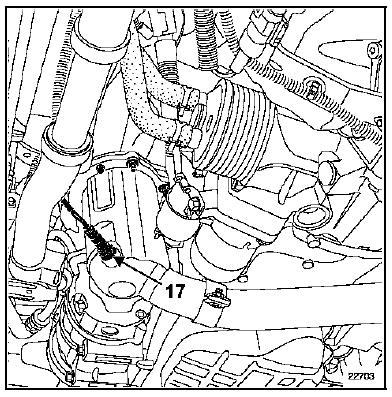

  1. Sonde à oxygène aval (cylindres avant)

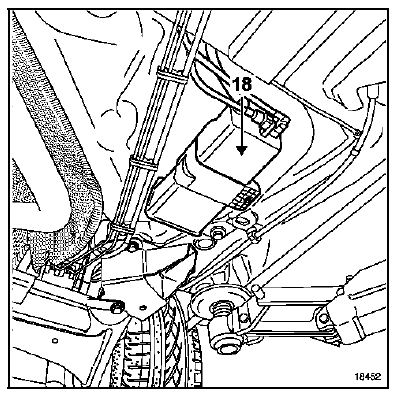

  1. Absorbeur des vapeurs d'essence

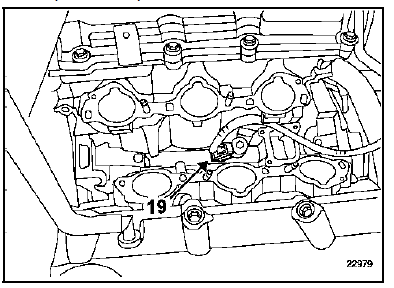

  1. Capteur de cliquetis

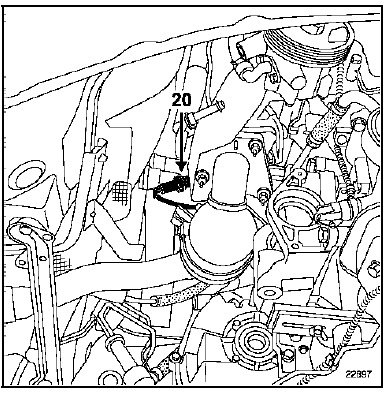

  1. Capteur de pression de la direction assistée

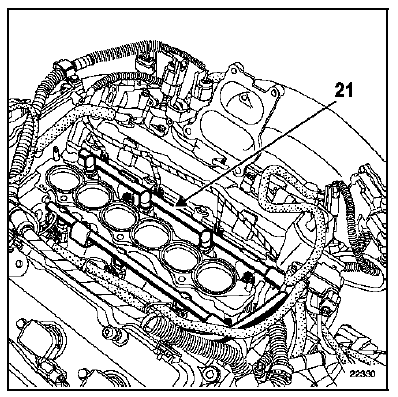

  1. Rampe d'injection

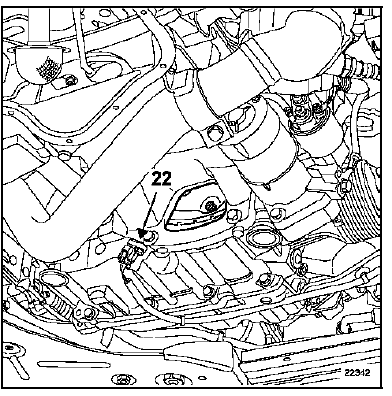

  1. Capteur de Point Mort Haut

Potentiomètre d'accélérateur

    Moteur F4R
    Electrovanne de recyclage des vapeurs de carburant Sonde à oxygène amont Bobines d'allumage Turbocompresseur Electrovanne de régulation de pression de suralimentati ...

    Potentiomètre d'accélérateur
    MOTEURS F4R et V4Y GENERALITES Le potentiomètre de pédale d'accélérateur est solidaire de la pédale d'accélérateur. Son remplacement entraîne ...
