Revue technique Renault Vel Satis: Moteur V4Y
ELEMENT FILTRANT
Déposer les caches moteur.

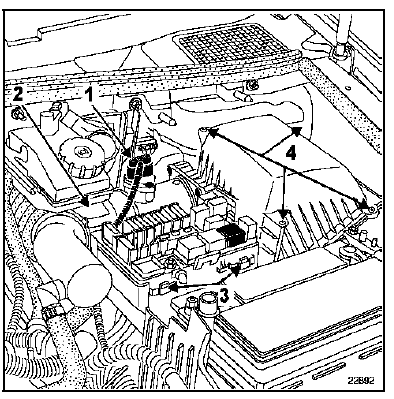

Débrancher :
- la batterie,
- le connecteur du débitmètre d'air (1),
- le conduit d'aspiration d'air (2).
Déclipper les fixations du boîtier relais (3) puis dégager légèrement celui-ci sur le côté.
Déposer les quatre vis de fixation (4) du couvercle de boîtier de filtre à air.
Dégager le couvercle du boîtier de filtre à air avec le débitmètre puis déposer l'élément filtrant.
