DEPOSE
Débrancher la batterie.
Vidanger le circuit réfrigérant à l'aide de la station de charge.

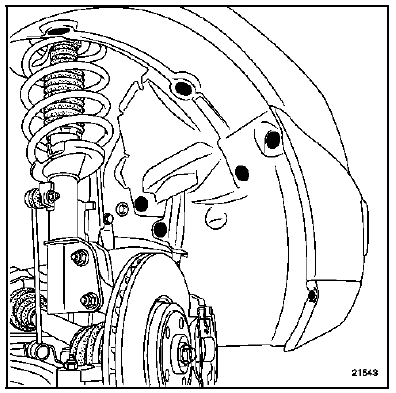

Déposer :

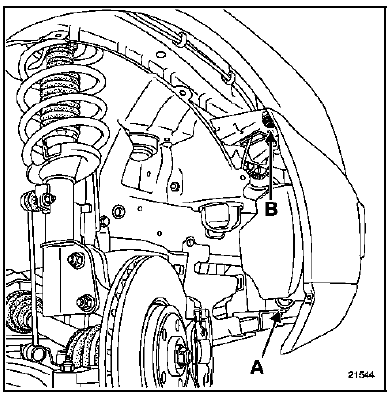

Débrancher les connecteurs (A) d'alimentation des antibrouillards (si le véhicule en est équipé).
Déposer les deux vis de fixation latérale (B).
Dégager partiellement le bouclier.
Débrancher l'alimentation des gicleurs de lave-phares (si le véhicule en est équipé).
Extraire l'ensemble bouclier calandre (cette intervention nécessite deux opérateurs).

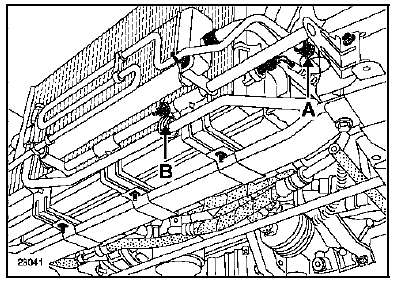

Déposer :
Désolidariser le radiateur d'huile de son support sans que celui-ci soit déposé et le suspendre.

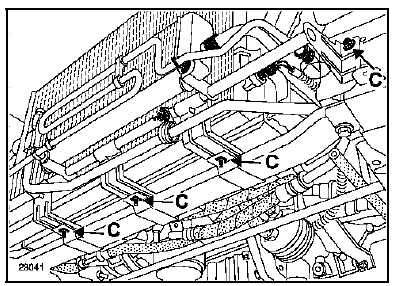

Déposer :

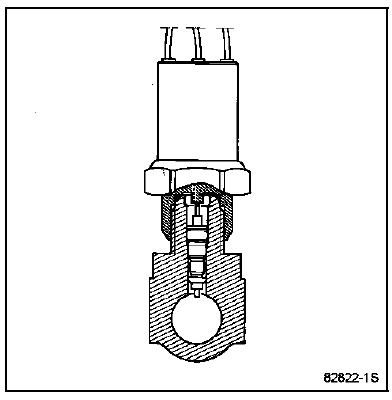

Le capteur de pression installé à la sortie du condenseur assure la protection du circuit réfrigérant.
Il informe le calculateur d'injection de la pression du circuit réfrigérant.
Le calculateur d'injection commande les ventilateurs de refroidissement moteur en fonction de la haute pression du circuit réfrigérant et de la vitesse du véhicule.
La dépose du pressostat peut s'effectuer sans vidanger le circuit réfrigérant.
Une valve automatique de fermeture isole le circuit de l'extérieur au démontage.
REPOSE
Procéder à l'inverse de la dépose.
Changer le joint s'il est détérioré en protégeant le filtrage de l'embout du capteur de pression pour ne pas abîmer le joint au montage.
Huiler le joint avec de l'huile préconisée.
ATTENTION : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
NOTA : Réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les 5 minutes qui suivent la charge.
