La fonction de pré-postchauffage est gérée par le calculateur d'injection.
PRINCIPE DE FONCTIONNEMENT DU PREPOSTCHAUFFAGE
1) Mise du contact "Préchauffage"
a) Préchauffage variable

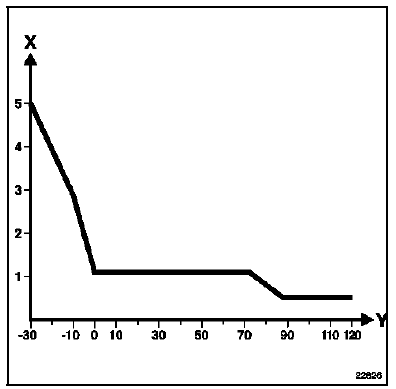

Le temps d'allumage du voyant et d'alimentation des bougies est fonction de la température d'eau et de la pression atmosphérique.
X : Temps en secondes
Y : Température d'eau en C
Dans tous les cas, le temps d'allumage du voyant de préchauffage ne peut pas dépasser 10 secondes.
b) Préchauffage fixe
Après extinction du voyant, les bougies sont alimentées pendant un temps de 10 secondes supplémentaires quelques soient les conditions, tant qu'on n'a pas appuyé sur "START".
Si on appuie sur "START" après le dépassement de la temporisation, l'unité centrale habitacle relance un nouveau cycle de 1 seconde + 10 secondes.
2) Démarrage
Les bougies sont alimentées pendant l'action du démarreur.
3) Moteur tournant "Postchauffage"

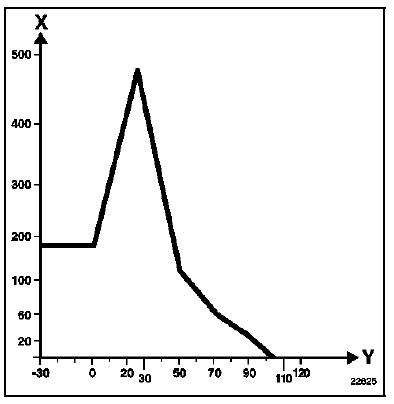

Dans cette phase, les bougies sont alimentées en continu en fonction de la température d'eau.
X : Temps en secondes
Y : Température d'eau en C
Pour un régime de ralenti sans action sur la pédale d'accélérateur.
Câble de commande
DEPOSE
Déclipper la commande de chauffage et l'extraire.
Débrancher le connecteur (A) et déposer le câble de
commande (B).
Déposer :
la console centrale (voir chapitre 57A "Console
centrale"),
le câble de commande (C).
...
Moteur P9X
DEPOSE
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant à l'aide d'une
station de charge.
Déposer :
la protection sous moteur,
partiellement les pare-boues.
Débrancher les connecteurs (A) d'alimentation des
antibrou ...
Moteur P9X
IL EST INTERDIT DE DEMONTER L'INTERIEUR
D'UN INJECTEUR OU DE SEPARER LE PORTEINJECTEUR
DE LA BUSE
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1566 Outil de dépose des tuyaux haute
pression
MATERIEL INDISPENSABLE
Clé dynamométrique "faible couple"
Embout à tu ...
