Véhicule sur pont à deux colonnes.
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant R134a à l'aide d'une station de charge.
TUYAU HAUTE PRESSION ENTRE COMPRESSEUR ET CONDENSEUR

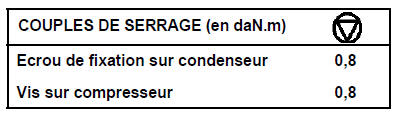

DEPOSE

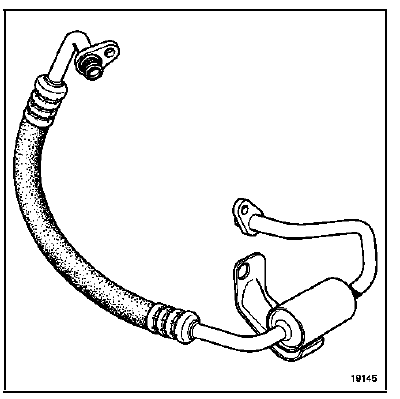

Déposer :
Placer des bouchons sur les orifices.
REPOSE
Procéder en sens inverse de la dépose.
Huiler les joints des tuyaux avec de l'huile préconisée.
Lors du remplacement d'un tuyau, rajouter 10 ml d'huile ou, lors d'un éclatement d'un tuyau (fuite rapide), rajouter 100 ml.
ATTENTION : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
NOTA : Réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les 5 minutes qui suivent la charge.

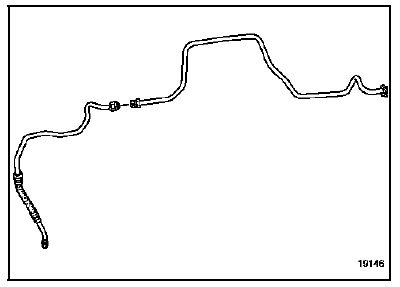

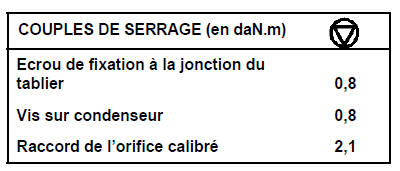

TUYAU HAUTE PRESSION ENTRE CONDENSEUR ET EVAPORATEUR
DEPOSE

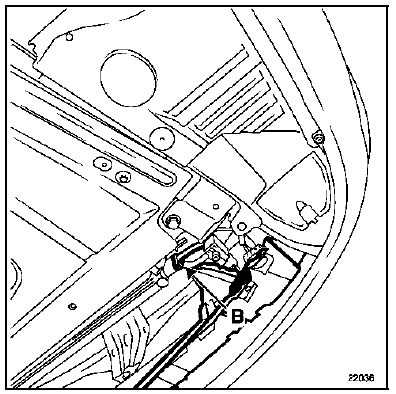

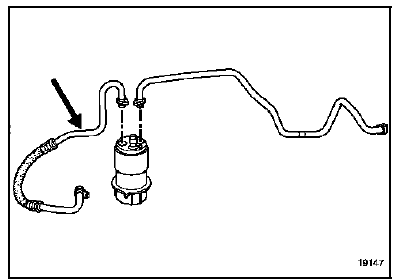

Déposer les caches.

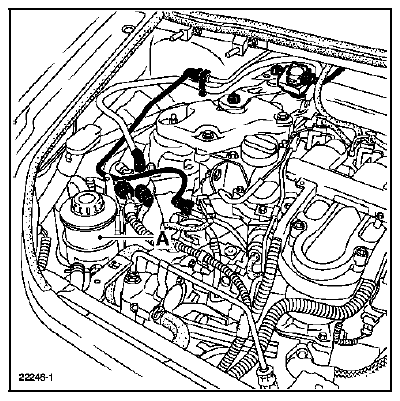

Décrocher le bocal (A) de direction assistée.

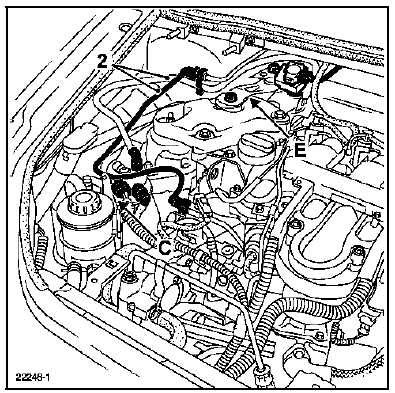

Déposer :

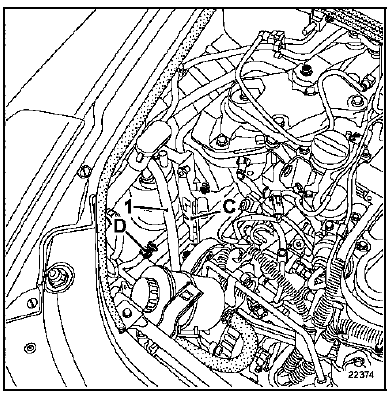

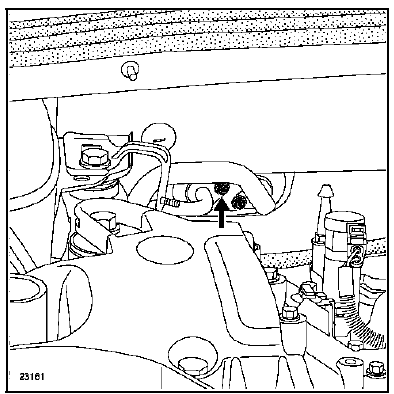

Dévisser le raccord (D).
Déposer la biellette (E) de reprise de couple supérieure.
Dégager partiellement les Durit (2) de gazole.
Déposer :
Placer des bouchons sur les orifices.
REPOSE
Procéder en sens inverse de la dépose.
Huiler les joints des tuyaux avec de l'huile préconisée.
Lors du remplacement d'un tuyau, rajouter 10 ml d'huile ou, lors d'un éclatement d'un tuyau (fuite rapide), rajouter 100 ml.
ATTENTION : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
NOTA : Réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les 5 minutes qui suivent la charge.

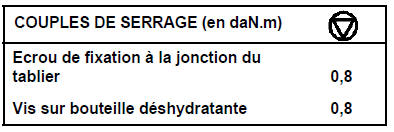

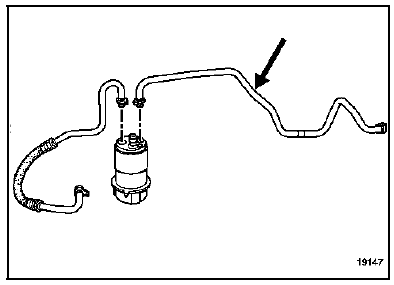

TUYAU BASSE PRESSION ENTRE EVAPORATEUR ET BOUTEILLE DESHYDRATANTE
DEPOSE
Véhicule sur pont.
Déposer :
Dégager partiellement les Durit de gazole.
Déposer :
Placer des bouchons sur les orifices.
REPOSE
Procéder en sens inverse de la dépose.
Huiler les joints des tuyaux avec de l'huile préconisée.
Lors du remplacement d'un tuyau, rajouter 10 ml d'huile ou, lors d'un éclatement d'un tuyau (fuite rapide), rajouter 100 ml.
ATTENTION : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
NOTA : Réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les 5 minutes qui suivent la charge.

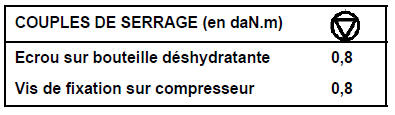

TUYAU BASSE PRESSION ENTRE BOUTEILLE DESHYDRATANTE ET COMPRESSEUR
DEPOSE
Véhicule sur pont.
Déposer les caches.
Décrocher le bocal de direction assistée.
Déposer :
Placer des bouchons sur les orifices.
REPOSE
Procéder en sens inverse de la dépose.
Huiler les joints des tuyaux avec de l'huile préconisée.
Lors du remplacement d'un tuyau, rajouter 10 ml d'huile ou, lors d'un éclatement d'un tuyau (fuite rapide), rajouter 100 ml.
ATTENTION : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8)
NOTA : Réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les 5 minutes qui suivent la charge.
