Revue technique Renault Vel Satis: Moteur  G9T

OUTILLAGE SPECIALISE INDISPENSABLE

Mot. 1453 Appareil de maintien moteur

Mot. 1531 Centreur volant moteur

Mot. 453-01 Pinces pour tuyaux souples (Durit)

MATERIEL INDISPENSABLE

Vérin d'organes

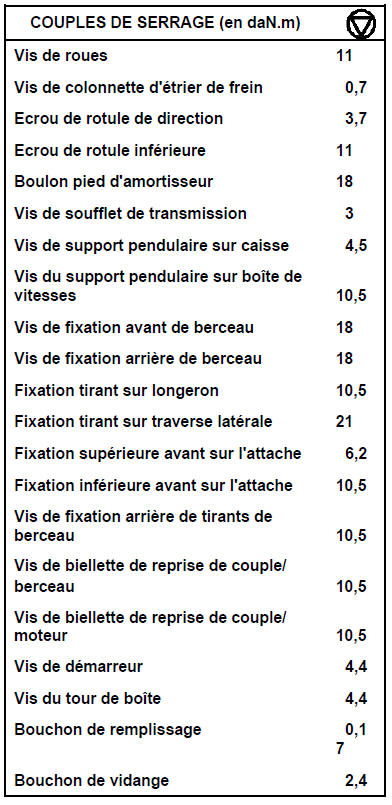

RAPPEL

Avant de débrancher la batterie, il faut :

• couper le contact,
• couper tous les consommateurs,
• attendre l'arrêt du groupe motoventilateur (après coupure après contact),
• si le véhicule est équipé de Carminat, attendre l'arrêt du système après coupure du contact (1 minute environ) avant de débrancher la batterie.

IMPORTANT :

Si ce délai n'est pas respecté, Carminat risque de ne pas fonctionner.

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

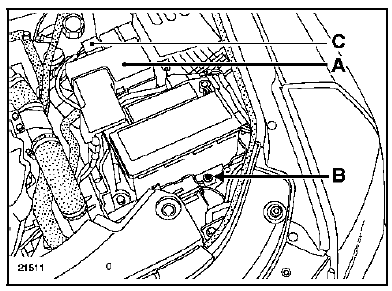

Ouvrir le capot et déposer :

• les caches moteurs,
• le couvercle (A) de la boîte à fusibles.

Débrancher la batterie.

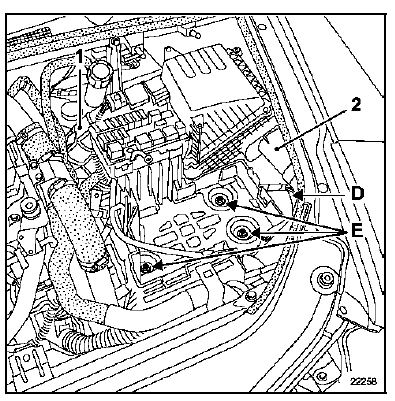

Déposer :

• la batterie vis (B),
• la connectique (C) sur le boîtier d'air,

• les fusibles avec les porte-fusibles,
• le boîtier à fusibles du support batterie,
• le faisceau électrique sur le support de batterie en (D),
• le support de batterie vis (E).

Pour cela, percer les trois vis inviolables à l'aide d'un foret de diamètre 5 mm dans l'axe de la vis.

Puis déposer les vis à l'aide du Mot. 1372.

NOTA : Remplacer systématiquement les vis lors de la repose

Dégager :

• la manche à air (1),
• la manche à air (2) avec le boîtier filtre à air,

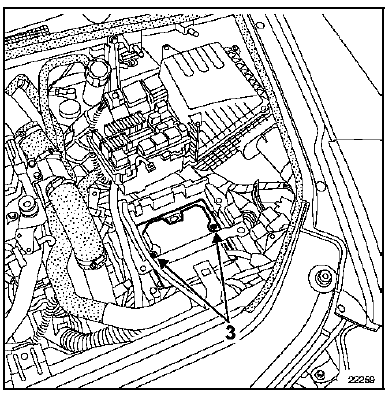

• le calculateur (écrous 3) afin de déposer les connecteurs du calculateur,
• le faisceau électrique sur le bac du calculateur afin de déposer celui-ci.

Vidanger le réservoir de liquide de frein à l'aide d'une seringue jusqu'au raccord du tuyau d'émetteur d'embrayage.

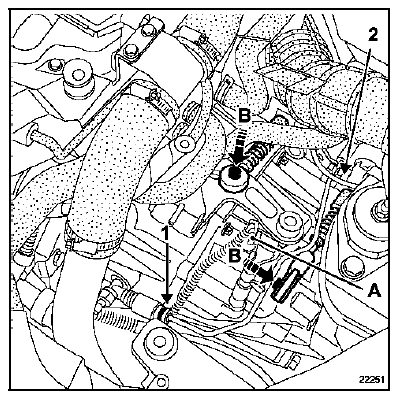

Déclipper le tuyau d'embrayage en (1) et (2).

Déposer :

• le connecteur de marche arrière (A),
• les câbles de commande de vitesses (B) et les extraire de leur support situé sur la boîte.

Ecarter les différents faisceaux pouvant gêner lors de la descente du moteur.

Déposer :

• les roues,
• la protection sous le moteur.

Vidanger la boîte de vitesses.

Dégrafer les flexibles de frein.

Déposer :

• les pare-boues gauche et droit,
• les protections sur les tirants,
• les étriers de frein en fixant ceux-ci au ressort de suspension pour protéger le flexible,
• les capteurs de roue (si le véhicule est équipé de l'antiblocage des roues) et dégager les faisceaux d'antiblocage des roues des bras de berceau,
• l'écrou de la biellette du capteur de position (pour les véhicules équipés de lampes au Xénon),

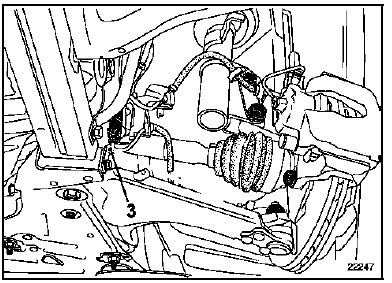

• la tôle (3) de maintien du capteur de hauteur.

Côté gauche du véhicule

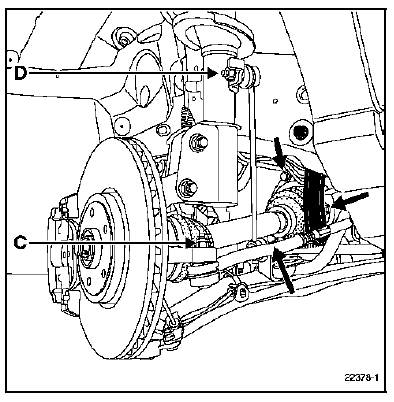

Déposer :

• les fixations de la transmission sur la boîte de vitesses,
• la rotule (C) de direction,
• l'écrou supérieur (D) de biellette de barre stabilisatrice.

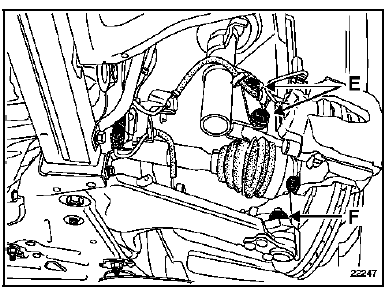

Déposer :

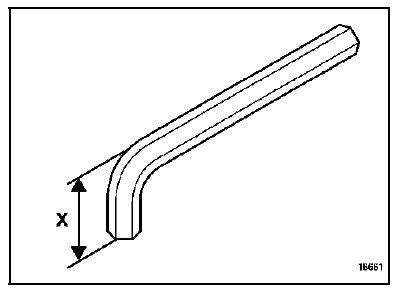

• la rotule (F) inférieure à l'aide d'une clé à six pans coupée, si l'écrou ne se desserre pas.

X = 25 mm

• les fixations du pied d'amortisseur (E),

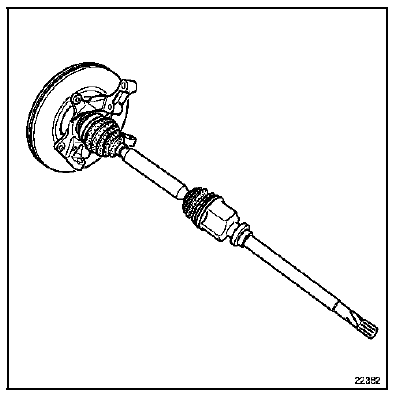

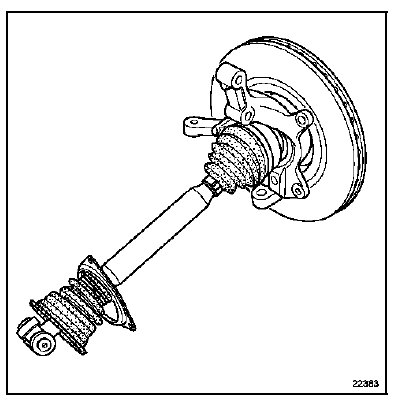

Déposer le demi-train et prendre soin de protéger les soufflets.

Côté droit du véhicule

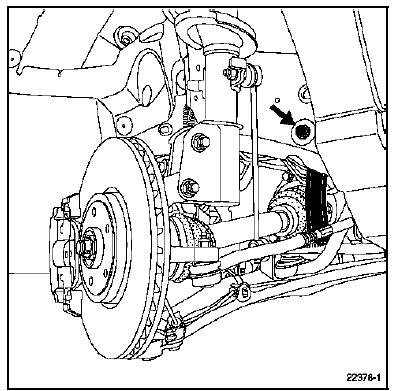

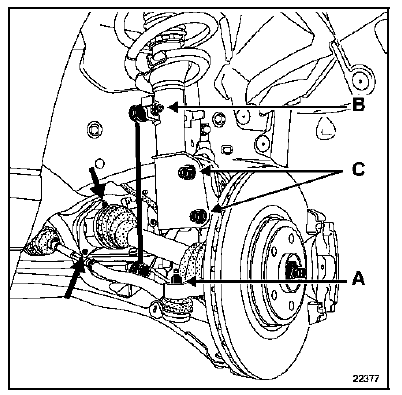

Déposer :

• les fixations du palier intermédiaire sur le bras moteur,
• la roture (A) de direction,
• l'écrou supérieur (B) de biellette de barre stabilisatrice.

Desserrer :

• la rotule inférieure à l'aide d'une clé à six pans coupée, si l'écrou ne se desserre pas.
• les fixations du pied d'amortisseur (C),

Déposer le demi-train et prendre soin de protéger les soufflets.

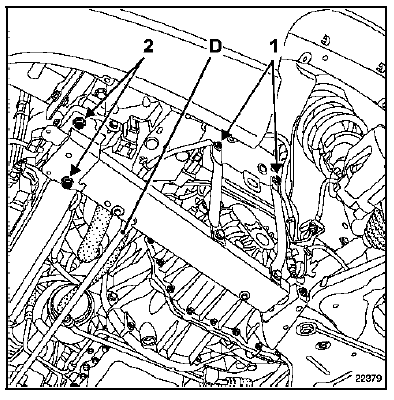

Déposer la barre transversale (D) fixée sur les longerons.

De chaque côté du véhicule, déposer :

• les vis (1) des tirants sur longeron,
• les vis (2) des longerons et retirer ceux-ci.

Desserrer les vis de tirant de fixation du berceau sur la caisse.

Déposer :

• les vis de tirant acoustique,
• les vis arrière de fixation du berceau.

Déclipper :

• les tuyaux de frein à l'arrière sur berceau,
• la biellette de reprise de couple,
• l'écran thermique de direction

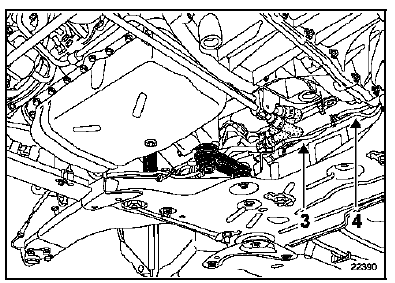

Sur le berceau dégager le faisceau de l'antiblocage des roues et le tuyau d'alimentation de liquide de frein en (3) et (4).

Déposer le pot de détente (voir ligne d'échappement "catalyseur" chapitre 19B).

Basculer légèrement le berceau afin de déposer les fixations de la crémaillère.

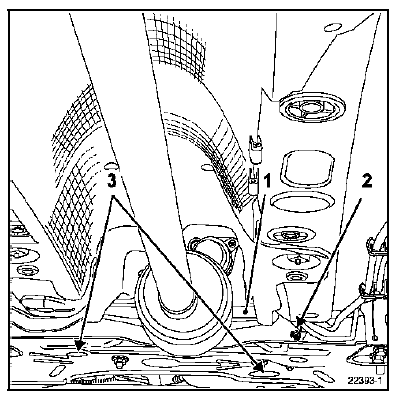

Déposer :

• la tôle (1) d'écran thermique d'échappement,
• la vis (2) du support des Durit de gazole sur le berceau,
• les deux vis (3) de maintien de l'écran thermique d'échappement.

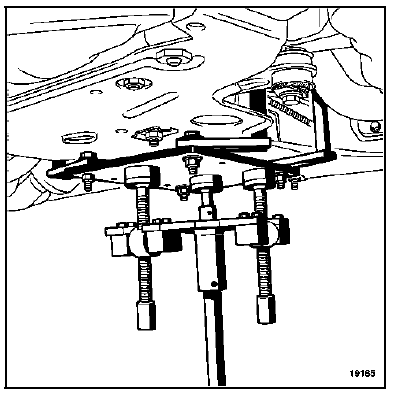

Placer un vérin d'organes sous le berceau.

Attacher la crémaillère.

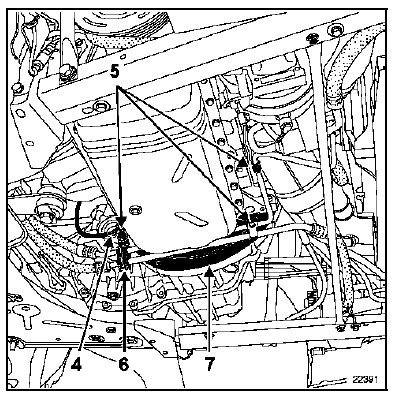

Déposer :

• les deux tirants berceau (côté gauche dégager les Durit avant) ou la vis du tirant fixée sur le berceau,
• le berceau,

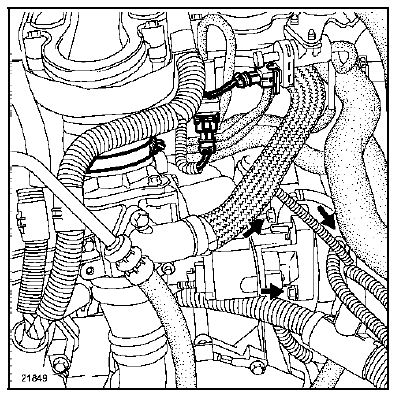

• la connectique (4) du capteur de Point Mort Haut,
• les fixations du tuyau de direction assistée en (5) et ouvrir la patte de fixation (6),
• la tôle (7) de fermeture de la boîte de vitesses.

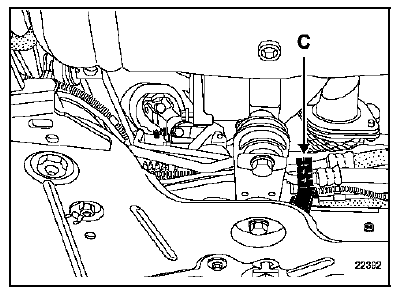

Particularités des véhicules direction à droite

Déposer en plus la patte de fixation (C).

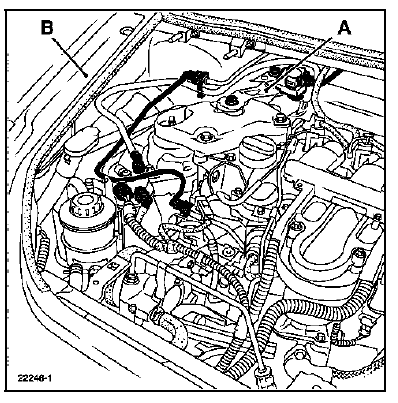

Déposer :

• les vis de démarreur et dégager celui-ci en l'attachant (il n'est pas nécessaire de défaire le faisceau du démarreur),

• la biellette (A) de reprise de couple rattachée à la suspension pendulaire,
• les deux caches latéraux situés en (B) afin d'installer le support moteur.

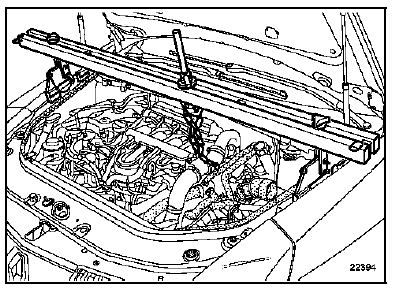

Mettre en place le support moteur Mot. 1453 avec la sangle de maintien.

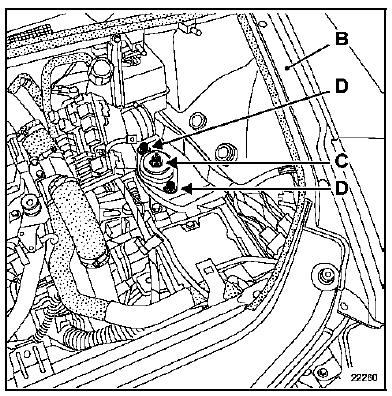

Déposer :

• l'écrou (C),
• les deux vis (D) du Silentbloc,
• le Silentbloc,

• les fixations supérieures de la boîte.

Déposer le support de boîte de vitesses.

Mettre en place le vérin d'organes.

Déposer les fixations infér ieures de la boîte de vitesses.

Par mesure de sécurité l'extraction et la dépose de boîte s'effectuent à deux personnes.

REPOSE

Si l'embrayage a été déposé, se reporter au Chapitre 20.

S'assurer de la présence du goujon de centrage moteur - boîte de vitesses.

ATTENTION : Ne pas enduire de graisse les cannelures de l'arbre d'embrayage.

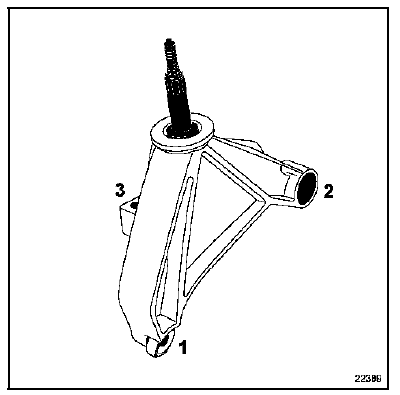

Remonter le suppor t de boîte de vitesses en suivant l'ordre de serrage des vis de fixation.

Pour la repose procéder en sens inverse de la dépose.

Effectuer le remplissage :

• de la boîte de vitesses (voir la Note Technique "Lubrifiants"),
• du réservoir du liquide de frein.

Purger le système d'embrayage (voir chapitre 37A "Cylindre émetteur d'embrayage").

ATTENTION : Fixer correctement les tuyaux de frein sur les pieds d'amortisseur.

IMPORTANT :

• Batterie : réinitialisation des organes électriques (voir chapitre 80A "Particularités batterie").
• Réglage du train avant (voir chapitre 07B "Réglage du train roulant").
• Si le véhicule est équipé de lampes au Xénon, réinitialiser le calculateur et le capteur de hauteur de caisse (voir chapitre 80C "Projecteurs à lampe au Xénon").
• Si le véhicule est équipé de télémétrie, réinitialiser le télémètre (voir chapitre 83D "Régulateur de vitesse à contrôle de distance").
