Revue technique Renault Vel Satis: Moteur G9T
DEPOSE
La dépose du catalyseur nécessite la dépose de la transmission droite (voir chapitre 29A Transmission "Transmission").
Déposer :

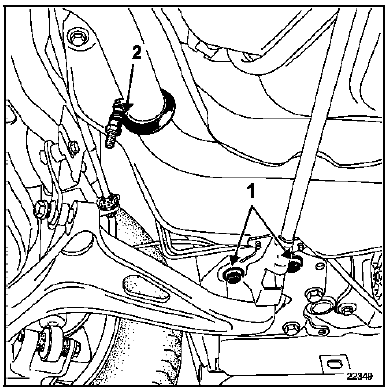

- la barre acoustique (1),
- le collier de la ligne d'échappement (2),
- la bride deux points catalyseur-précatalyseur (3).
- la ligne,

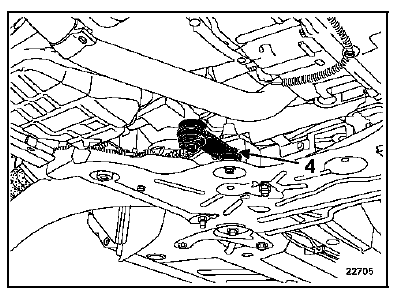

- la biellette de reprise de couple (4),
- le palier de transmission.

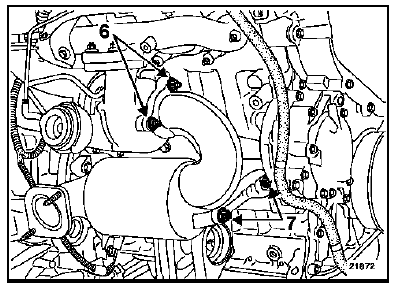

- les trois écrous turbocompresseur-précatalyseur (6),
- les trois écrous turbocompresseur-précatalyseur (6),
REPOSE
Procéder dans le sens inverse de la dépose.
Remplacer les joints par des joints neufs.

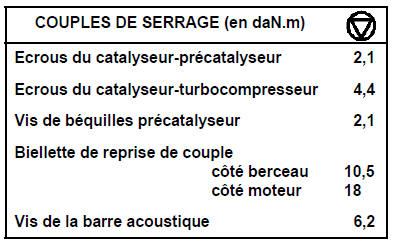

Respecter les couples de serrage.
Les autres éléments ne présentent pas de difficultés particulières.
