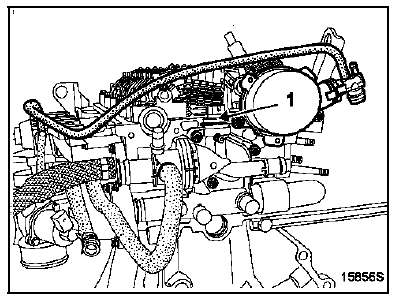

La sonde de température d'eau (1) (injection et indication de température d'eau au tableau de bord) est une sonde à trois voies.
Deux voies pour l'information température d'eau au calculateur (voies B E1 et B K3) et une voie pour l'indication au tableau de bord.
Ce système permet le pilotage du motoventilateur de refroidissement par le calculateur d'injection. Il est composé d'une sonde de température unique servant pour l'injection, le motoventilateur, l'indicateur de température et le voyant de température au tableau de bord.
FONCTIONNEMENT
Le calculateur d'injection, en fonction de la température d'eau, gère :
le système d'injection,
le relais de ventilateur :
VOYANT DE TEMPERATURE D'EAU
Le voyant est piloté par le calculateur d'injection sur le réseau multiplexé.
Il est commandé lorsque la température d'eau dépasse 120 C et s'éteint si la température devient inférieure à 115 C.
Edition
Garniture supérieure de bas de marche arrière
DEPOSE
ATTENTION : l'airbag de thorax arrière se situe sous
la garniture.
Déposer la garniture de bas de marche arrière
(partiellement).
Déclipper la garniture sur toute sa longueur (1).
Dégager la garniture (2). ...
Configuration
CONSIGNES
Ces configurations sont à faire systématiquement lors de chaque
changement
d'Unité Centrale Habitacle et à vérifier lors de chaque diagnostic de panne.
Index
Libellés
Caractérisations
et remarques
LC048
Survi ...
Câblage (traversée étanche)
SU1
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Déposer la protection sous moteur.
Vidanger la boîte de vitesses automatique (voir
chapitre concerné).
Déposer :
la batterie,
le boîtier &ag ...
