DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Vidanger le circuit de refroidissement par la Durit inférieure du radiateur moteur.
Déposer :

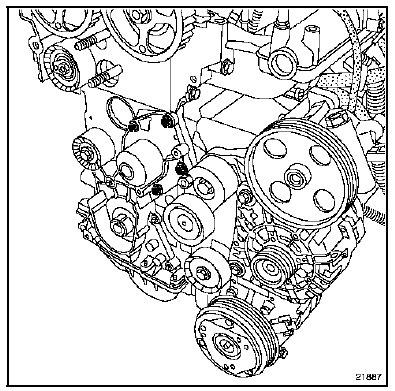

NETTOYAGE
Il est très important de ne pas gratter les plans de joints.
Employer le produit Décapjoint pour dissoudre la partie du joint restant collée.
Il est conseillé de porter des gants pendant l'opération suivante : Appliquer le produit sur la partie à nettoyer, attendre environ une dizaine de minutes, puis l'enlever à l'aide d'une spatule en bois.
Ne pas laisser tomber de produit sur les peintures.
NOTA : mettre une goutte de Loctite FRENETANCH sur les vis (3) et (4).
Monter le joint neuf.

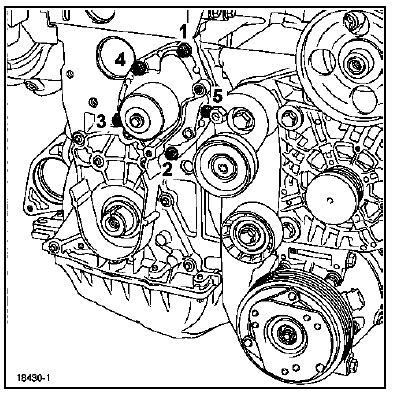

Présserrer jusqu'au contact les vis de fixation de la pompe à eau dans l'ordre préconisé ci-dessous, puis les serrer au couple de 0,9 daN.m avec le même ordre de serrage.
Reposer la courroie de distribution (respecter impérativement la méthode décrite dans le chapitre 11A "Courroie de distribution").
Effectuer le plein et la purge du circuit de refroidissement (voir chapitre 19A "Remplissagepurge").
Collecteur et répartiteur d'admission
Moteur V4Y
Boîtier papillon motorisé
Conduit de collecteur d'admission
Collecteur d'admission
Répartiteur d'admission
Volet d'air d'admission variable
Electrovanne de volet d'air d'admission variable
Réserve de vide
Amortisseur de pulsation
Rampe d' ...
Goulotte de remplissage

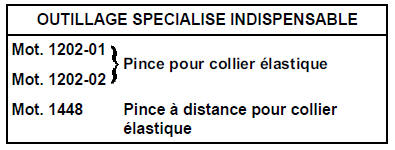

OUTILLAGE SPECIALISE INDISPENSABLE
Pince à dégrafer
DEPOSE
Débrancher la batterie.
Déposer :
la roue arrière droite,
le pare-boue arrière droit.
Débrancher le tuyau anti-refoulement (1).
Déposer :
le collier du tuyau de re ...
Branchement
NOTA : le connecteur (2) n'est pas utilisé.
CONNECTEUR 1 (16 voies)
NOTA : l'information vitesse véhicule n'est pas utilisée. ...
