Revue technique Renault Vel Satis: Moteur F4R
PRESENTATION DES ELEMENTS DU CIRCUIT

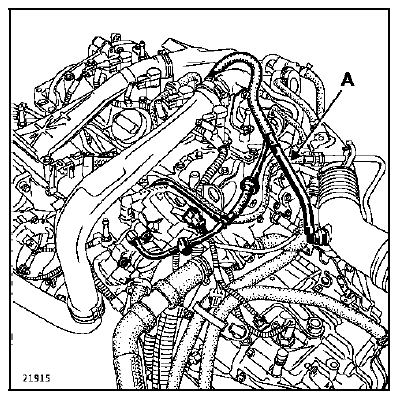

A . Circuit en amont du turbocompresseur, ce circuit est utilisé pour les moyennes et fortes charges.
Les vapeurs sont réaspirées par la dépression régnant dans le collecteur d'admission.

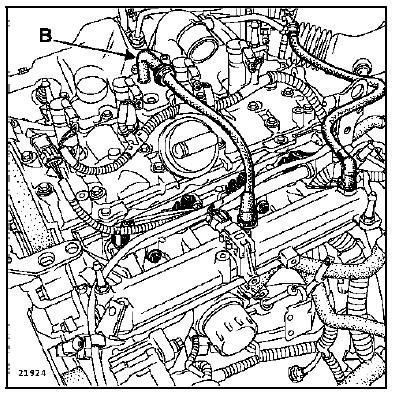

B. Circuit en aval du boîtier papillon, ce circuit est utilisé pour les faibles charges. Les vapeurs sont réaspirées par la dépression régnant entre le papillon et le moteur.
Orifices de sortie des vapeurs d'huile :
- Orifice de sortie des vapeurs d'huile du circuit amont.
- Orifice de sortie des vapeurs d'huile du circuit aval.

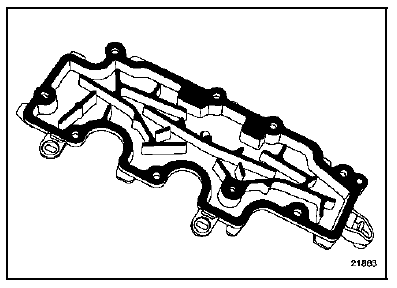

Plaque de récupération des vapeurs d'huile placée sur le couvre-culasse.
Pour le démontage, se reporter au chapitre 11A "Haut et avant moteur".
Moteur G9T
PRESENTATION DU CIRCUIT
Moteur
Culasse
Couvre culasse - Répartiteur d'admission
Décanteur d'huile (intégré au couvre culasse)
Turbocompresseur
Filtre &agr ...
D'autres materiaux:
Préliminaire
Ce document présente le diagnostic applicable sur les calculateurs :
EDC15C3C, n programme CB, n Vdiag 10, équipant la Vel Satis.
Référence calculateur : 82 00 211 474 (moteur 150 ch) ou 82 00 211 476 (moteur
115 ch)
Pour entreprendre ce diagnostic, il est imp&ea ...
Filtre à particules
DIRECTION
A GAUCHE
Installé devant l'entrée d'air extérieur, il assure le
filtrage de l'air et garantit un total assainissement de
ce dernier avant d'atteindre l'habitacle.
DEPOSE
IMPORTANT : il est interdit de débrancher le lecteur
de cédérom avant l ...
Fonctions diagnostiquées
Diagnostic
Attention, s'il n'est pas possible de diagnostiquer un calculateur, vérifier
la liaison entre
voie 7 de la prise diagnostic et la voie diagnostic correspondante sur le
calculateur.
La voie 15 de la prise diagnostic n'est plus utilisée.
Vérifier aussi les ali ...
