Revue technique Renault Vel Satis: Moteur de toit ouvrant

Revue technique Renault Vel Satis / Mécanismes et accessoires / Mecanismes d'ouvrants non lateraux / Moteur de toit ouvrant

DEPOSE

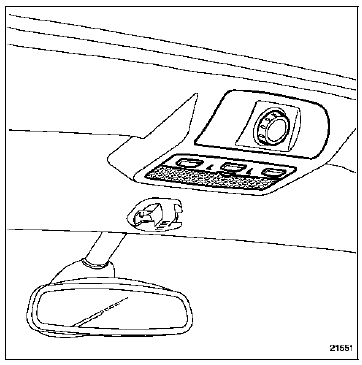

Déposer le boîtier de commande de toit ouvrant.

Déposer le boîtier de commande de toit ouvrant.

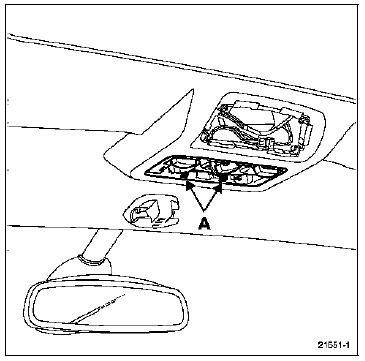

Dégager le cache du plafonnier pour accéder aux clips

Dégager le cache du plafonnier pour accéder aux clips (A).

Débrancher les différents connecteurs ; retirer le plafonnier.

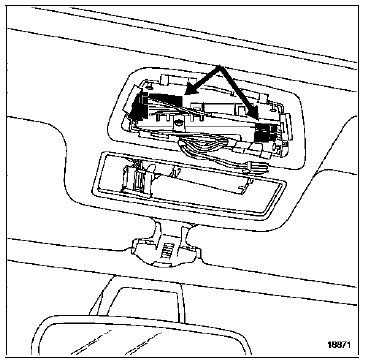

Débrancher les deux connecteurs du moteur.

Débrancher les deux connecteurs du moteur.

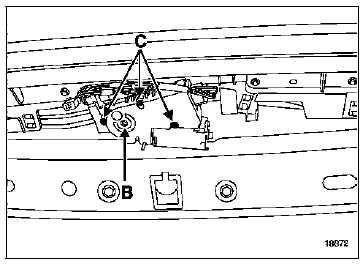

Manuellement, à l'aide d'une clé (6 pans de 4 mm) ;

Manuellement, à l'aide d'une clé (6 pans de 4 mm) ; actionner la vis (B) pour fermer le panneau mobile (si celui-ci est ouvert).

Déposer les trois vis (C) (étoile T20) ; dégager le moteur par l'ajourage de l'éclaireur de plafonnier.

En cas de débranchement de la batterie, d'anomalie électrique ou d'intervention sur le toit ouvrant, le système ne fonctionnera qu'en mode manuel avec un déplacement par saccades.

PROCEDURE D'INITIALISATION

  1. Mettre le commutateur en position entrebâillement maximum.
  2. Appuyer sur le commutateur (environ 5 secondes).

Le moteur se déplace en mode pas à pas jusqu'à l'entrebâillement maximum, puis redescend de quelques centimètres.

  1. Relâcher le commutateur
  2. Appuyer sur le commutateur et le maintenir enfoncé (un relâchement en cours d'exécution de cycles se traduira par un arrêt qui nécessitera un retour aux précédentes corrections).

Le toit ouvrant effectue un cycle complet d'ouverture et de fermeture coulissante.

  1. Le toit ouvrant est initialisé.

REMARQUE : un temps de 5 secondes ne doit pas être dépassé entre deux actions lors de la procédure d'initialisation, sinon l'électronique fera un nouveau cycle d'initialisation.
