Revue technique Renault Vel Satis: Moteur de recyclage

Revue technique Renault Vel Satis / Climatisation / Conditionnement d'air / Moteur de recyclage

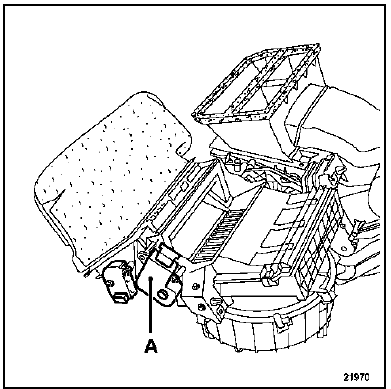

Le moteur de recyclage a pour effet de positionner le

Le moteur de recyclage a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.

Le moteur de recyclage est accessible après avoir déposé le vide-poches (voir "Méthode de dépose filtre à particules").

DEPOSE

Débrancher la connectique.

Déposer :

les deux vis de fixation du moteur de recyclage,

le moteur (A) de recyclage.

REPOSE

Procéder en sens inverse de la dépose.

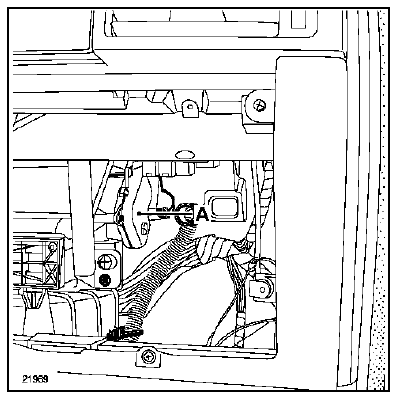

Le moteur de recyclage a pour effet de positionner le

Le moteur de recyclage a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.

DEPOSE

Déposer :

  • la boîte vide-poches (voir chapitre 62A : "Dépose filtre à particules"),
  • les deux vis de fixation du moteur de recyclage,
  • le moteur (A) de recyclage

Débrancher la connectique.

REPOSE

Procéder en sens inverse de la dépose.
