DIRECTION A GAUCHE

MODULE DE PUISSANCE - BOITIER RELAIS

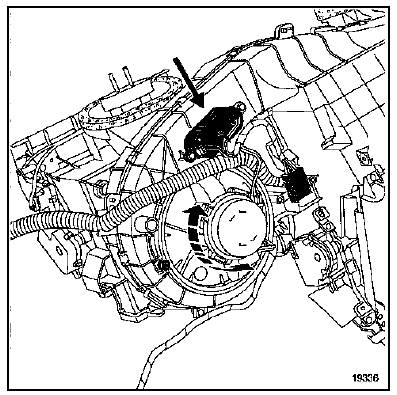

Le module de puissance pilote la vitesse du

Le module de puissance pilote la vitesse du motoventilateur selon les besoins déterminés par la régulation.

Son accès est possible par le dessous de la planche de bord.

DEPOSE

Déposer :

  • le cache de protection sous la planche de bord,
  • les deux vis de fixation sous la planche de bord,
  • le module de puissance.

REPOSE

Procéder en sens inverse de la dépose.

MODULE DE PUISSANCE - BOITIER RELAIS

Le module de puissance pilote la vitesse du

Le module de puissance pilote la vitesse du motoventilateur selon les besoins déterminés par la régulation.

Son accès est possible par le dessous de la planche de bord.

DEPOSE

Déposer :

  • en effectuant un quart de tour, le capteur de freinage,

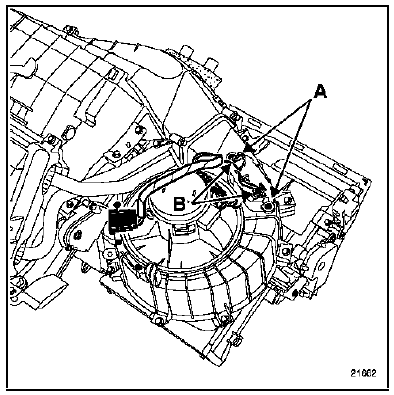

  • les deux vis (A) de fixation du module de puissance,
  • le module de puissance.

Débrancher les deux connectiques (B) du module de puissance.

REPOSE

Procéder en sens inverse de la dépose.

NOTA : Ne pas oublier la repose du capteur de freinage sur son support.
