Revue technique Renault Vel Satis: Manette d'essuyage

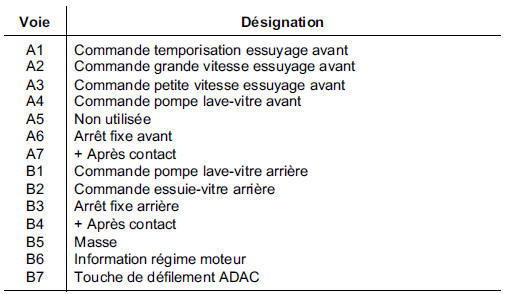

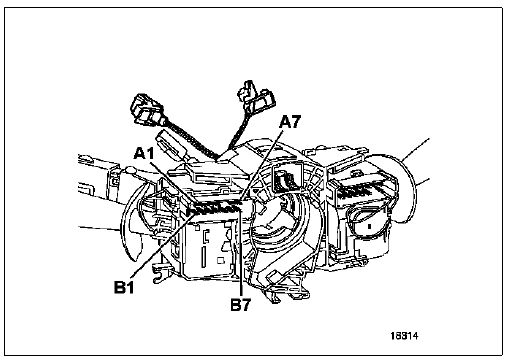

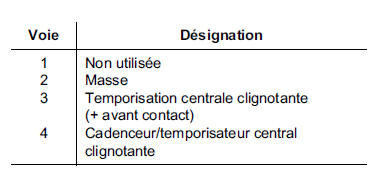

BRANCHEMENT (le plus complet)

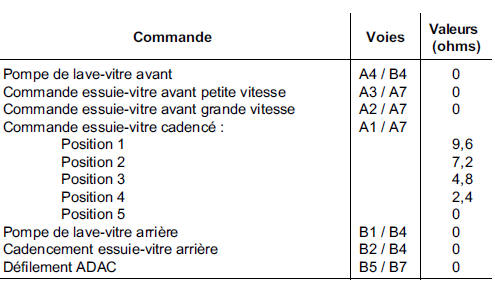

NOTA : il est possible de contrôler, à l'ohmmètre, les commandes d'essuievitre et de lave-vitre avant et arrière.

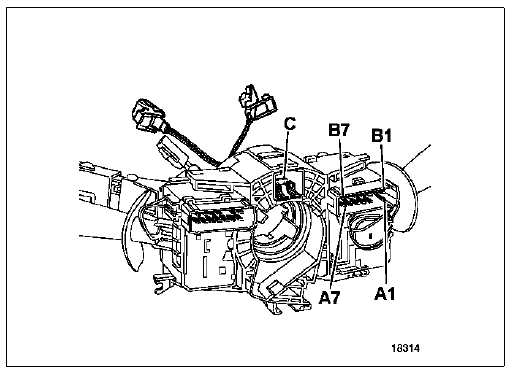

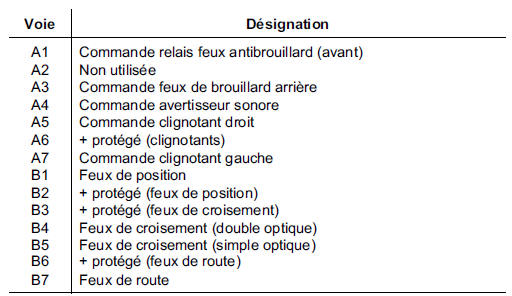

BRANCHEMENT (le plus complet)

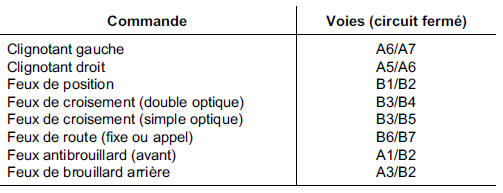

NOTA : il est possible de contrôler les commandes de feux à l'ohmmètre.
La commande de l'avertisseur et des touches de régulation de vitesse sonore passe par le connecteur (C) via le raccord tournant.

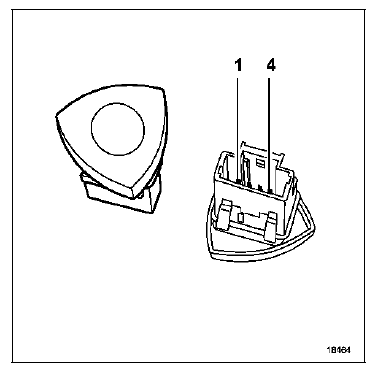

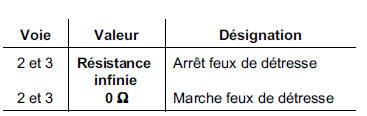

Contrôles au multimètre
Contacteur tournant
IMPORTANT : toutes les interventions sur les
systèmes airbags et prétensionneurs doivent
être effectués par du personnel qualifié ayant
reçu une formation.
...
Lecteur de carte Renault
BRANCHEMENT
Le lecteur de carte Renault est clippé sur son support.
Pour la dépose, consulter le chapitre 83A "Planche
de bord".
REMARQUE : en cas de panne d'&eac ...
