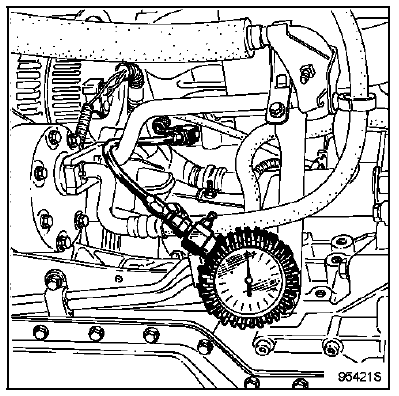

Sur la tuyauterie rigide (haute pression) en sortie de pompe, déposer le pressostat et brancher le raccord pour prise de pression Dir. 1021 et le manomètre de pression d'huile Fre. 1 085 ou Fre. 244-04.

Prévoir l'écoulement de l'huile.
TOUS TYPES
Déposer la pince Mot. 453-01.
Parfaire le niveau de la pompe et faire tourner le moteur pour contrôler la pression.
Roues en ligne droite, quel que soit le régime moteur, la pression ne doit pas excéder : 5 à 7 bar.
Roues braquées à fond d'un côté, les maintenir, la pression maxi doit être de :
Cette opération ne doit pas se prolonger afin d'éviter une forte montée en température de l'huile.
Déposer le raccord Dir. 803 ou Dir. 1024 et le manomètre en coupant l'alimentation de la pompe avec une pince Mot. 453-01 (Moteur V6).
Rebrancher la canalisation haute pression ou le pressostat (suivant le cas) et enlever la pince Mot. 453-01.
Compléter le niveau du réservoir.
Méthode sans pressostatAffectation des voies du calculateur
MOTEUR F4R
AFFECTATION DES ENTREES ET SORTIES DU CALCULATEUR D'INJECTION
Connecteur A
(noir)
A2 ← Commande Marche/Arrêt Régulateur de vitesse à contrôle de
distance
A3 ←→ LIAISON MULTIPLEXEE CAN L Unité Centrale Habitacle
A4 → ← ...
Moteur P9X
CONNECTEUR B
B82 ← Signal résistance injecteur n 2
B83 ← Signal résistance injecteur n 4
B84 ← Signal résistance injecteur n 6
B87 --- Masse capteur de position de
wastegate, capteur de pression de
suralimentation, capteur de position de
vanne de reci ...
Aide
DIAGNOSTIC INJECTEURS
ETAPE n 1 : Contrôle de la conformité électrique
Si vous effectuez ce diagnostic suite à un défaut non résolu (DF99 à DF102),
passer directement à l'étape n 2,
sinon, effectuer les contrôles suivants :
R& ...
