Revue technique Renault Vel Satis: Mécanisme d'essuie-vitre avant

Revue technique Renault Vel Satis / Equipement électrique / Essuyage - lavage / Mécanisme d'essuie-vitre avant

OUTILLAGE SPECIALISE INDISPENSABLE

Elé. 1552 Outil de dépose des bras d'essuievitres

DEPOSE DE L'ENSEMBLE MECANISME AVEC MOTEUR

Le mécanisme est identique pour tous les véhicules direction à gauche et direction à droite.

DEPOSE DU MECANISME

Débrancher:

  • la batterie,
  • le moteur d'essuie-vitre.

Déposer :

  • les bras d'essuie-vitre à l'aide de l'outil Elé. 1552,

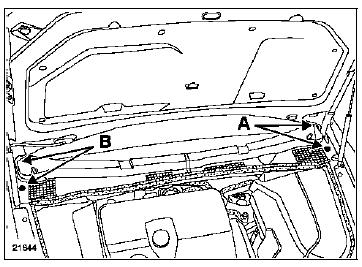

  • les demi-grilles de la boîte à eau, côté gauche puis côté droit, en dévissant les vis de fixation (A) et (B) (un quart de tour),

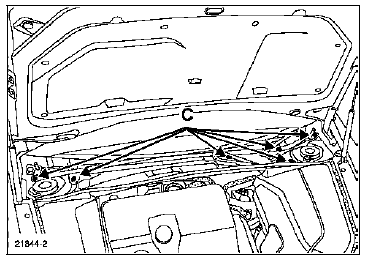

  • les vis (C) fixant le mécanisme de l'essuie-vitre.

Incliner le mécanisme pour le sortir de son logement.

Incliner le mécanisme pour le sortir de son logement.

ATTENTION : pour les véhicules équipés de pare-brise dégivrant ne pas détériorer les fils d'alimentation.
