Revue technique Renault Vel Satis: Lave-projecteurs

Revue technique Renault Vel Satis / Equipement électrique / Essuyage - lavage / Lave-projecteurs

PARTICULARITES

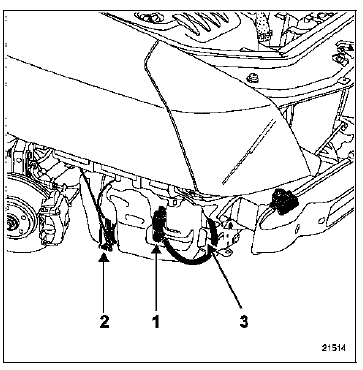

La pompe des lave-projecteurs (1) est alimentée par l'Unité Centrale Habitacle lorsque la commande de lave-vitre est actionnée et que les feux de route ou de croisement sont allumés.

La pompe électrique spécifique pour les laveprojecteurs est placée à côté de la pompe électrique (2) de lave-vitre.

Pour déposer les pompes, il est nécessaire de déposer le bouclier avant.

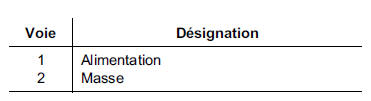

AFFECTATIONS DU CONNECTEUR

AFFECTATIONS DU CONNECTEUR

NOTA : seuls les véhicules équipés de laveprojecteurs

NOTA : seuls les véhicules équipés de laveprojecteurs possèdent un capteur de niveau de liquide (3).

DEPOSE - REPOSE

Les lave-projecteurs sont en deux parties :

  • une partie visible comprenant les gicleurs,
  • une partie derrière le bouclier avant.

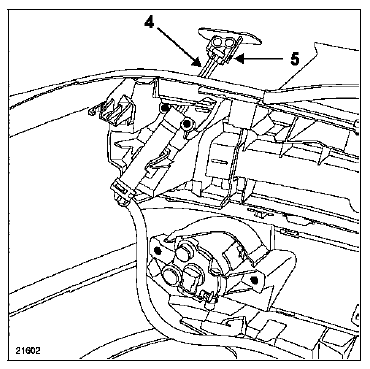

Pour déposer les gicleurs seul, il est nécessaire de maintenir le tuyau d'alimentation rigide (4), à l'aide d'une pince étau et d'un chiffon (pour protéger la peinture du bouclier) afin de déposer le clip (5) de maintien.

Pour déposer la partie inférieure, il est nécessaire de déposer le bouclier avant.
