Revue technique Renault Vel Satis: Lave-glace

Revue technique Renault Vel Satis / Equipement électrique / Essuyage - lavage / Lave-glace

FONCTIONNEMENT

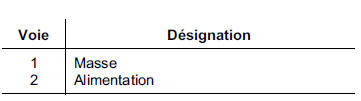

Ce véhicule est équipé d'une pompe électrique bidirectionnelle qui permet d'alimenter en liquide à partir du même réservoir, soit le lave-vitre avant, soit le lave-vitre arrière suivant l'alimentation électrique des deux voies du connecteur.

Les lave-glaces avant et arrière sont pilotés en direct par la manette d'essuie-vitre.

Deux cas se présentent :

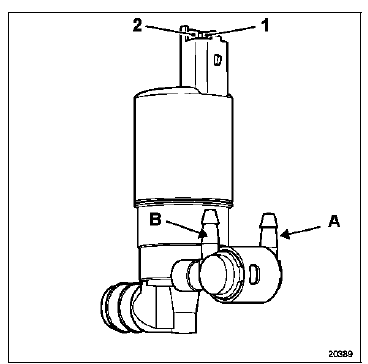

  • La canalisation est alimentée par l'embout (A), le lave-vitre avant fonctionne.

  • La canalisation est alimentée par l'embout (B), le lave-vitre arrière fonctionne.

DEPOSE - REPOSE DE LA POMPE

DEPOSE - REPOSE DE LA POMPE

Pour accéder à la pompe lave-vitre, il est nécessaire de déposer le bouclier avant (consulter le chapitre carrosserie).

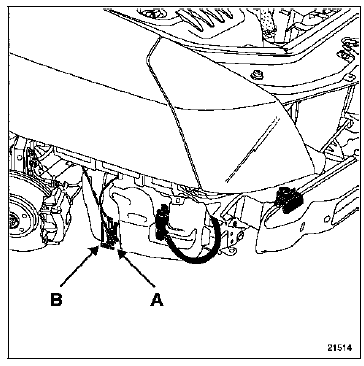

Lors de la dépose de la pompe, il est nécessaire de

Lors de la dépose de la pompe, il est nécessaire de repérer les deux canalisations, avant de les débrancher.

NOTA : certaines versions de véhicules (grand froid) sont équipées de diffuseurs électriques dégivrants.
