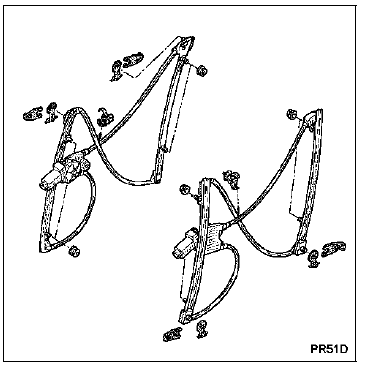

DEPOSE
Déposer :
Positionner manuellement la vitre en position haute, bloquer celle-ci avec du ruban de masquage.

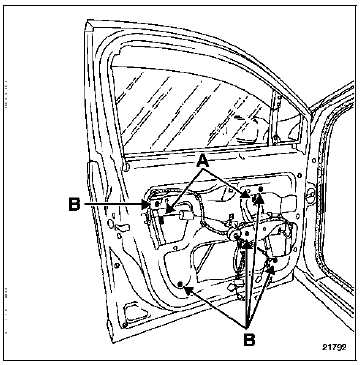

Déposer les vis (B) du mécanisme.
Débrancher le connecteur d'alimentation.

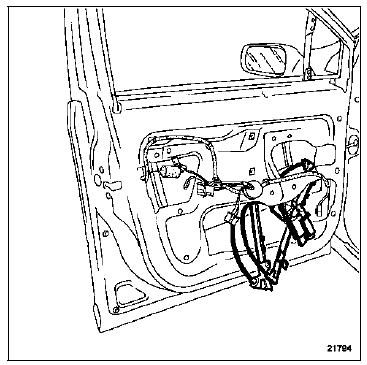

Dégager le lève-vitre par l'ajourage inférieur du caisson de porte.
REPOSE
Procéder dans le sens inverse de la dépose.
INITIALISATION DU MOTEUR DE LEVE-VITRE
Contact mis.
Fermer la vitre jusqu'à la butée haute (celle-ci monte par mouvements saccadés).
Maintenir l'interrupteur (2 secondes).
Descendre la vitre jusqu'à la butée basse, maintenir l'interrupteur (2 secondes).
Le moteur est initialisé.
Affectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
Commande d'ouverture de hayon
DEPOSE
Déposer :
la garniture de hayon (chapitre 73A.B),
les vis (A).
Débrancher le moteur.
Retirer la commande d'ouverture.
Déposer les vis (B).
Retirer le monogramme. ...
Moteur G9T
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1566 Outil de dépose des tuyaux haute
pression
MATERIEL INDISPENSABLE
Clé dynamométrique "faible couple"
Clé pour tuyaux haute pression "DM" 19 de chez
Facom, par exemple
ATTENTION :
Avant toute inter ...
