Revue technique Renault Vel Satis: Lève-vitre de porte arrière

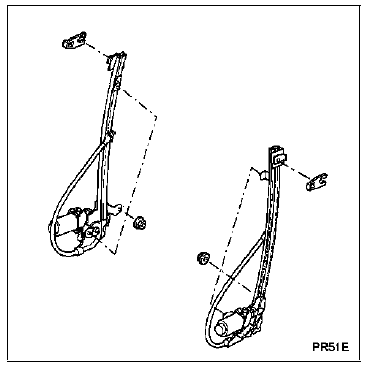

DEPOSE
Déposer :
- la garniture de porte (chapitre 72A.B),

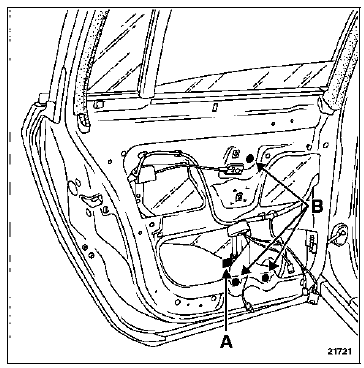

- l'agrafe de fixation de la vitre (A), puis dégager la vitre de l'axe de chariot d'entraînement du lève-vitre.
Bloquer la vitre en position haute (ruban de masquage).
Déposer les écrous (B) du mécanisme.
Débrancher le connecteur d'alimentation.
Dégager le lève-vitre par l'ajourage inférieur du caisson de porte.
REPOSE
Procéder dans le sens inverse de la dépose.
INITIALISATION DU MOTEUR DE LEVE-VITRE
Contact mis.
Fermer la vitre jusqu'à la butée haute.
Maintenir l'interrupteur (2 secondes).
Descendre la vitre jusqu'à la butée basse, maintenir l'interrupteur (2 secondes).
Le moteur est initialisé.
