DEPOSE
NOTA : le joint d'encadrement et les coulisseaux sont moulés en une seule partie.
Déposer :

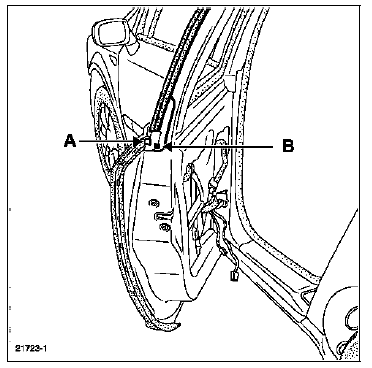

Déclipper en partie supérieure le joint de double étanchéité de panneau de porte (A).
Décoller le ruban double face (B) (remplacer le ruban double face lors de la repose).

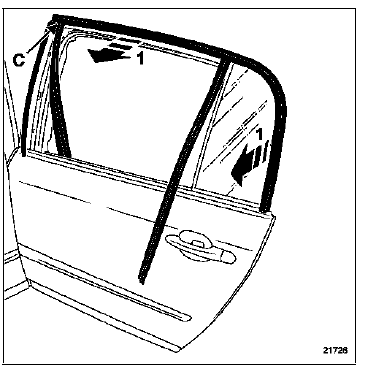

Dégager soigneusement le joint d'encadrement de porte (1).
REPOSE
Positionner et chausser le joint à l'angle (C).
Clipper celui-ci sur toute sa longueur.
