BOITE PK6
REMPLACEMENT
Cette opération s'effectue après avoir désaccouplé la boîte de vitesses du moteur.
OUTILLAGE SPECIALISE INDISPENSABLE
B. Vi. 1236 Outil de mise en place du joint primaire
DEPOSE
A l'aide d'un foret 2,5 mm, percer un trou dans le joint.
ATTENTION DE NE PAS RAYER L'ARBRE OU LA PORTEE DE JOINT.
Placer une vis dans le joint et l'extraire à l'aide d'une pince.

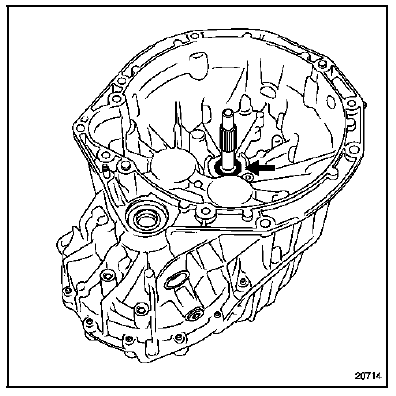

REPOSE

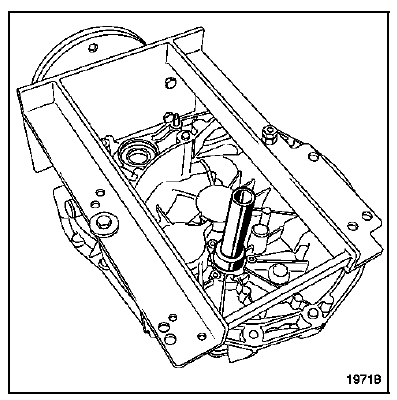

Placer un joint neuf, muni de son protecteur à l'aide de l'outil B. Vi. 1236.

Retirer le protecteur.
Reposer le tube-guide.
