Revue technique Renault Vel Satis: Jauge

Revue technique Renault Vel Satis / Moteur et périphériques / Reservoir / Jauge

En motorisation essence, la pompe, le filtre à essence et la jauge constituent un ensemble indissociable.

En motorisation diesel, le moteur P9X n'a pas de pompe immergée dans le réservoir, il n'a qu'une jauge. En revanche, le moteur G9T possède une pompe immergée dans le réservoir.

Pour la dépose de la jauge, se reporter au chapitre "Pompe jauge".

Contrôle de la jauge

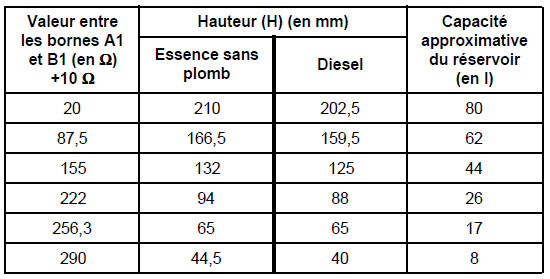

S'assurer de la variation de la résistance en déplaçant le flotteur.

S'assurer de la variation de la résistance en déplaçant le flotteur.

Mesure de la hauteur H

Jauge déposée, la placer sur une surface plane.

H est la hauteur mesurée entre l'axe du flotteur et le plan de travail.

NOTA : toutes ces valeurs sont données à titre indicatif.
