Revue technique Renault Vel Satis: Interrupteur d'inhibition

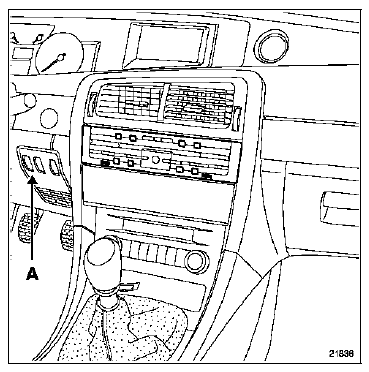

Le système est équipé d'un interrupteur (A) pour inhiber la fonction :
- un appui court, la fonction est inhibée jusqu'à coupure du contact,
- un appui long, la fonction est inhibée en permanence.
NOTA : ces inhibitions sont visualisables à l'outil de diagnostic.

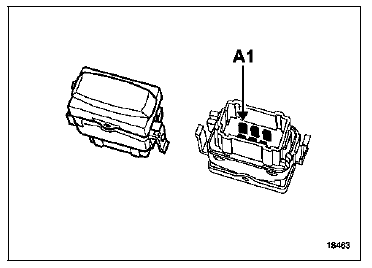

BRANCHEMENT

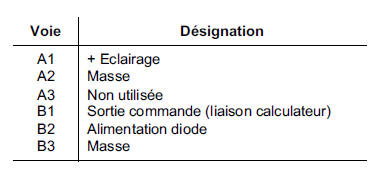

Contrôles au multimètre
NOTA : la résistance de la lampe d'éclairage est d'environ 30 Ω entre les voies A1 et A2.
