Revue technique Renault Vel Satis: Interprétation des paramètres

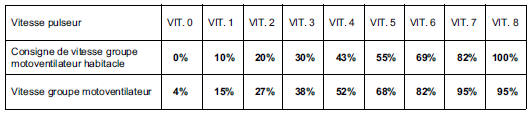

VITESSE GROUPE MOTOVENTILATEUR AVANT

CONSIGNE PWM GROUPE MOTOVENTILATEUR AVANT

HABITACLE

CONSIGNES

Les valeurs ci-dessous ne sont données qu'à titre indicatif.

Valeurs contrôlées moteur à l'arrêt et moteur en marche (tolérance +- 15%).

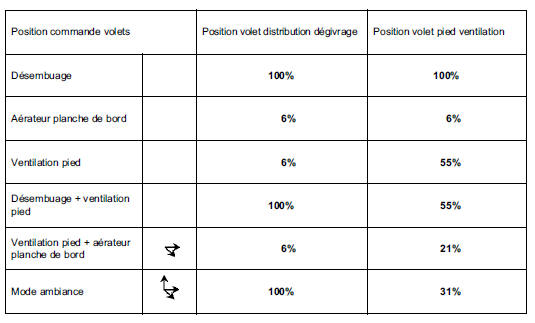

POSITION VOLET DISTRIBUTION DÉGIVRAGE

POSITION VOLET PIED VENTILATION

CONSIGNES

Les valeurs ci-dessous ne sont données qu'à titre indicatif (elles dépendent du sens de commande des volets).

Valeurs contrôlées moteur à l'arrêt et moteur en marche et climatisation en mode manuel (tolérance +- 15%).

VITESSE GROUPE MOTOVENTILATEUR ARRIERE

CONSIGNES

Les valeurs ci-dessous ne sont données qu'à titre indicatif.

Valeur contrôlées moteur à l'arrêt et moteur en marche (tolérance +- 5%).

INFORMATION PUISSANCE ABSORBEE

CONSIGNES

Les valeurs ci-dessous ne sont données qu'à titre indicatif.

Qu'il s'agisse de compresseur à cylindrée variable << pneumatique >> ou à cylindrée variable pilotée, la puissance absorbée par le compresseur peut varier de quelques centaines de Watts à 6 KW environ suivant les conditions climatiques, la vitesse du véhicule d'une part et le régime de rotation du compresseur d'autre part.

L'information puissance absorbée est fonction de deux paramètres :

• la mesure en continu de la haute pression,
• le régime de rotation du compresseur.

La valeur de puissance absorbée calculée par le calculateur de climatisation est transmise au calculateur moteur qui peut ainsi anticiper l'effet sur le moteur des variations de charges induites par le compresseur tant au ralenti qu'en dynamique.
