Manuel du conducteur
HAUTEUR AVANT
INITIALE
CONSIGNES
Effectuer ce diagnostic après avoir relevé une incohérence dans la valeur de hauteur initiale avant.
Particularité : Contact mis et moteur arrêté.
Si la valeur indiquée par le PR004 est incorrecte : Contrôler l'état des supports et fixations de l'ensemble capteur avant - biellette (torsion, enfoncement...).
Remettre en état si nécessaire.
Lancer la commande "AC010 : calibration calculateur" en suivant la procédure définie dans la partie "Aide" de ce chapitre.
Si le problème persiste, vérifier la hauteur de caisse avant selon la méthode définie dans le manuel de réparation chapitre 07. Si nécessaire, remettre en état puis reprendre cette opération au début.
HAUTEUR
ARRIERE INITIALE
CONSIGNES
Effectuer ce diagnostic après avoir relevé une incohérence dans la valeur de hauteur initiale arrière.
Particularité : Contact mis et moteur arrêté.
Si la valeur indiquée par le PR005 est incorrecte : Contrôler l'état des supports et fixations de l'ensemble capteur arrière - biellette (torsion, enfoncement...).
Remettre en état si nécessaire.
Lancer la commande "AC010 : calibration calculateur" en suivant la procédure définie dans la partie "Aide" de ce chapitre.
Si le problème persiste, vérifier la hauteur de caisse avant selon la méthode définie dans le manuel de réparation chapitre 07. Si nécessaire, remettre en état puis reprendre cette opération au début.
VITESSE VEHICULE
CONSIGNES
Effectuer ce diagnostic après avoir relevé un dysfonctionnement dans le contrôle de conformité ou suite au défaut DF013 non résolu.

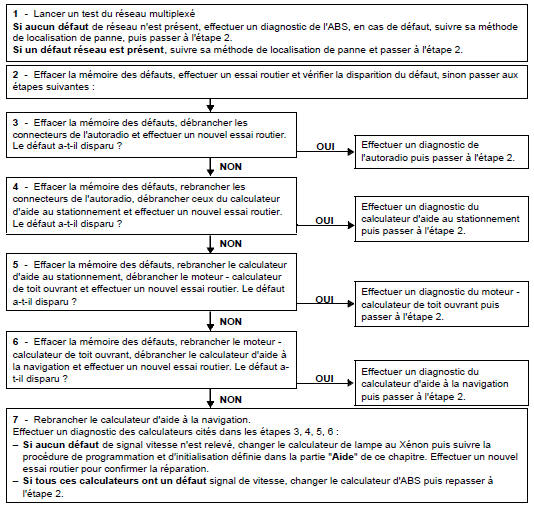

1 - Lancer un test du réseau multiplexé
Si aucun défaut de réseau n'est présent, effectuer un diagnostic de l'ABS, en cas de défaut, suivre sa méthode de localisation de panne, puis passer à l'étape 2.
Si un défaut réseau est présent, suivre sa méthode de localisation de panne et passer à l'étape 2.
2 - Effacer la mémoire des défauts, effectuer un essai routier et vérifier la disparition du défaut, sinon passer aux étapes suivantes :
3 - Effacer la mémoire des défauts, débrancher les connecteurs de l'autoradio et effectuer un nouvel essai routier.
Le défaut a-t-il disparu ?
4 - Effacer la mémoire des défauts, rebrancher les connecteurs de l'autoradio, débrancher ceux du calculateur d'aide au stationnement et effectuer un nouvel essai routier.
Le défaut a-t-il disparu ?
5 - Effacer la mémoire des défauts, rebrancher le calculateur d'aide au stationnement, débrancher le moteur - calculateur de toit ouvrant et effectuer un nouvel essai routier. Le défaut a-t-il disparu ?
6 - Effacer la mémoire des défauts, rebrancher le moteur - calculateur de toit ouvrant, débrancher le calculateur d'aide à la navigation et effectuer un nouvel essai routier. Le défaut at- il disparu ?
7 - Rebrancher le calculateur d'aide à la navigation.
Effectuer un diagnostic des calculateurs cités dans les étapes 3, 4, 5, 6 :
Effectuer un diagnostic de l'autoradio puis passer à l'étape 2.
Effectuer un diagnostic du calculateur d'aide au stationnement puis passer à l'étape 2.
Effectuer un diagnostic du moteur - calculateur de toit ouvrant puis passer à l'étape 2.
Effectuer un diagnostic du calculateur d'aide à la navigation puis passer à l'étape 2.
Constitution et dimensions des éléments de freinage
FREINS AVANT (mm)
Diamètre des pistons - 60
Diamètre des disques - 324
Epaisseur des disques - 28
Epaisseur minimum des disques* - 25,4
Voile maximum des disques - 0,2
Epaisseur des garnitures (support compris) - 17,5
Epaisseur minimale des garnitures (support compris) - 8 ...
Contrôle des pressions
et débits de gazole
Moteur G9T
Il est possible de contrôler la pression et le débit dans le circuit de
carburant basse pression.
La basse pression délivrée par la pompe de gavage (pompe électrique placée dans
le réservoir de carburant)
destinée à al ...
Contrôle dynamique de conduite : E.S.P.
AVEC CONTRÔLE DE SOUS-VIRAGE
Ce système aide à conserver le
contrôle du véhicule dans les situations
" critiques " de conduite (évitement
d'un obstacle, perte d'adhérence
dans un virage...).
Il est complété par le système
" ...
