Manuel du conducteur
PEDALE DE FREIN.
CONSIGNES Particularités : Appliquer les contrôles seulement si les états appuyés et relâchés sont incohérents avec la position de la pédale.
Consulter les schémas du chapitre "Aide".

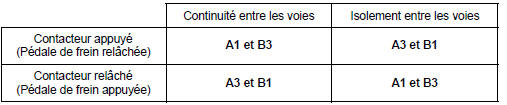

ETAT/2 "Relâché" pédale de frein appuyée.
Si les feux de stop fonctionnent :
Si les feux de stop ne fonctionnent pas :

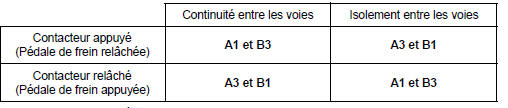

ETAT/1 "Appuyé" pédale de frein relâchée.
BOUTON marche / arrêt ESP.
CONSIGNES
Particularités : Appliquer les contrôles seulement si les états appuyés et relâchés sont incohérents avec la position du bouton.
ETAT/1 Bouton relâché
S'assurer du branchement correct et de l'état de la connectique de l'interrupteur marche arrêt de l'ESP.
Réparer si nécessaire.
Vérifier l'absence de continuité sur l'interrupteur entre les voies A2 et B1 en position relâchée. Si continuité remplacer l'interrupteur.
Assurer l'isolement par rapport à la masse de la liaison entre :
Connecteur interrupteur Voie B1 → Voie 38 connecteur calculateur
ETAT/2 Bouton appuyé
S'assurer du branchement correct et de l'état de la connectique de l'interrupteur marche arrêt de l'ESP.
Réparer si nécessaire.
Vérifier la continuité sur l'interrupteur entre les voies A2 et B1 en position appuyée. Si absence de continuité remplacer l'interrupteur.
Assurer la présence de la masse en Voie A2 du connecteur de l'interrupteur.
APRES
Feu d'aile
Les feux arrière sont séparés en deux parties, une sur
l'aile et l'autre sur le hayon.
DEPOSE
Débrancher le connecteur.
Déposer la vis de fixation arrière (A).
Sortir le feu.
Pour avoir accès aux lampes, déclipper le portelampes
en ...
Ensemble de lignes
PRESENTATION DES LIGNES D'ECHAPPEMENT
Moteur F4R Turbocompressé
Moteur G9T
Catalyseur
Pot de détente
Silencieux
PRESENTATION DES LIGNES D'ECHAPPEMENT
Moteur P9X
Moteur V4Y
Précatalyseur
Catalyseur
Pot de détente
Silencieux
...
Interprétation des défauts
ANOMALIE
ELECTRONIQUE INTERNE UNITE CENTRALE
HABITACLE
1.DEF : Panne électrique présente non identifiée
DEF : Panne électrique mémorisée non identifiée
CONSIGNES
Couper le contact.
Changer l'Unité Centrale Habitacle.
MOTEUR
DIRECTI ...
