Revue technique Renault Vel Satis: Groupe motoventilateur avant

Revue technique Renault Vel Satis / Climatisation / Chauffage / Groupe motoventilateur avant

DEPOSE

Le motoventilateur est accessible par le dessous de la planche de bord.

Débrancher :

  • la batterie,

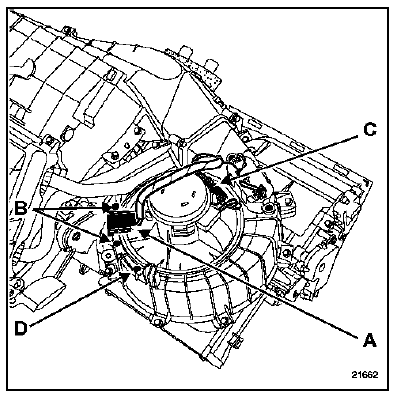

  • le connecteur du motoventilateur (A).

Déposer le support connecteur (B).

Débrancher la connectique (C).

Déposer la vis (D) de fixation du motoventilateur.

Tourner le motoventilateur dans le sens horaire pour le déclipper du groupe et l'extraire vers le bas.

NOTA : lors de l'extraction du groupe motoventilateur,

NOTA : lors de l'extraction du groupe motoventilateur, appuyer avec les deux pieds sur la moquette pour éviter de détériorer les pales du groupe motoventilateur.

REPOSE

Procéder en sens inverse de la dépose.

IMPORTANT : ne pas oublier, après avoir branché la batterie, d'effectuer les apprentissages nécessaires pour que le véhicule fonctionne correctement (consulter le chapitre 80A).
