Revue technique Renault Vel Satis: Groupe motoventilateur arrière

Revue technique Renault Vel Satis / Climatisation / Chauffage / Groupe motoventilateur arrière

DEPOSE

Le motoventilateur est accessible après la dépose de la console centrale.

Débrancher la batterie.

Déposer :

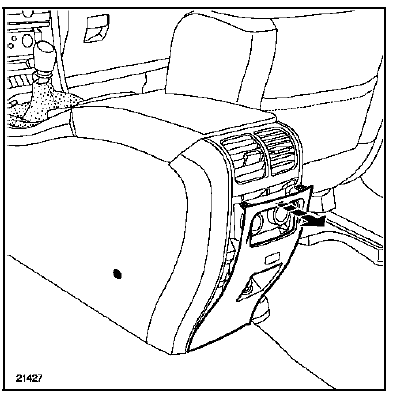

  • les deux caches latéraux gauche et droit,

  • la console centrale (voir chapitre 57A "Console centrale"),

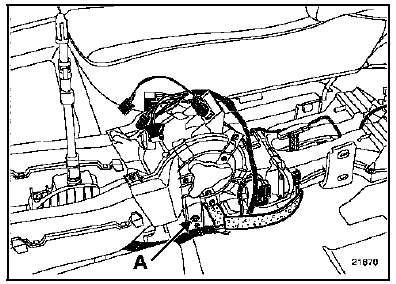

  • la vis de maintien latérale (A) de l'ensemble,

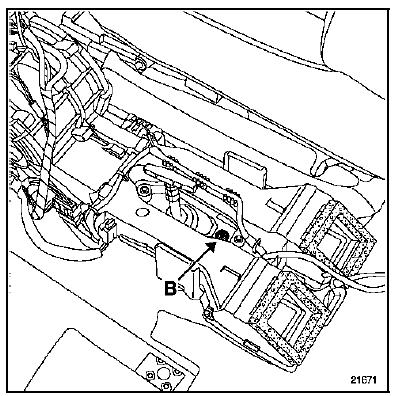

  • la vis de maintien (B) de l'ensemble,
  • l'ensemble du faisceau électrique.

Extraire l'ensemble.

Déposer :

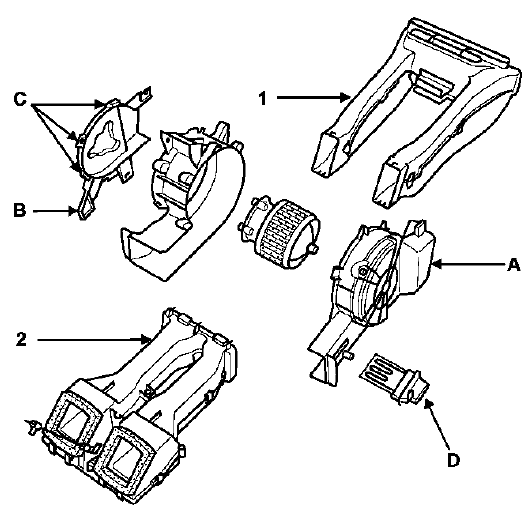

Déposer :

  • la partie avant (1) du groupe motoventilateur,
  • la partie arrière (2) du groupe motoventilateur,
  • le cache (A),
  • le cache (B),
  • les trois vis (C) de maintien moteur,
  • les deux cosses du moteur,
  • le boîtier résistance (D).

Extraire le moteur.

REPOSE

Procéder en sens inverse de la dépose.

IMPORTANT : ne pas oublier, après avoir branché la batterie, d'effectuer les apprentissages nécessaires pour que le véhicule fonctionne correctement (consulter le chapitre 80A).
