DEPOSE

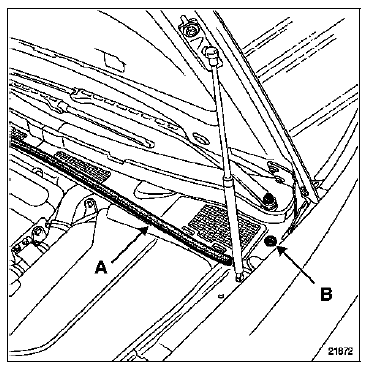

A l'aide de l'outil (Elé. 1552) déposer les bras d'essuievitre.
Déposer :

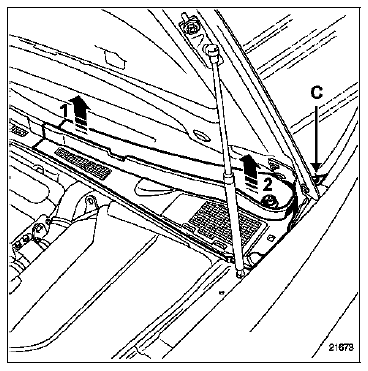

Dévisser 1/4 de tour l'agrafe (C).
Soulever légèrement la demi-grille (1) ; dégager la demi-grille vers l'avant du véhicule, pour dégager les clips de maintien situés sous le pare-brise.
Retirer la demi-grille (2).
Procéder de la même façon pour la demi-grille droite.
REPOSE
IMPORTANT : avant la repose, nettoyer le pare-brise et les clips de la grille d'auvent.

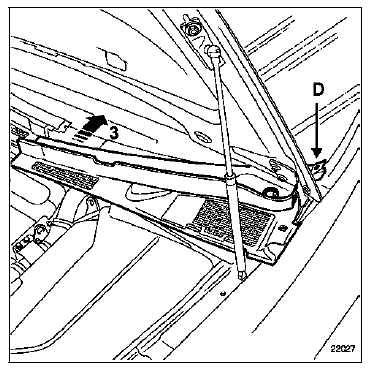

Engager la demi-grille dans le pion de l'aile (D).
Glisser la demi-grille (3), pour que les agrafes de maintien se positionnent sous le pare-brise.
ATTENTION : éviter que les agrafes de maintien viennent en contact avec la feuillure du pare-brise.
Procéder de la même façon pour la demi-grille gauche.
S'assurer que la grille d'auvent soit plaquée au niveau du pare-brise.

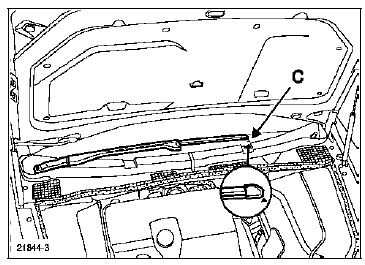

Reposer le bras d'essuie-vitre droit sur le repère du pare-brise (C), et positionner le bras d'essuie-vitre gauche parallèlement au bras d'essuie-vitre droit.
Couple de serrage des bras (12 Nm +- 15 %).
Moteur F4R
ATTENTION : comme tout moteur suralimenté, la dépose-repose du
turbocompresseur nécessite une
application soigneuse des méthodes de réparation afin d'assurer l'étanchéité du
système.
LE NON RESPECT DE CES CONSIGNES PEUT AVOIR DE ...
Afficheur
La fonction afficheur se situe dans le tableau de bord.
Cet afficheur indique :
la localisation du pneumatique en cause,
les valeurs de pressions des pneumatiques à chaque
démarrage.
DEPOSE
Débrancher la batterie.
A l'aide d'une spatule rigide, déposer : ...
Outillage spécialisé
OUTIL : Sus. 1656 Outil de compression de ressort
Cet outil doit être utilisé lors de la dépose des
éléments suivants :
train arrière complet,
porte-fusée,
bras longitudinal,
bras supérieur,
bras inférieur,
bras vertical,
...
