Sécurité

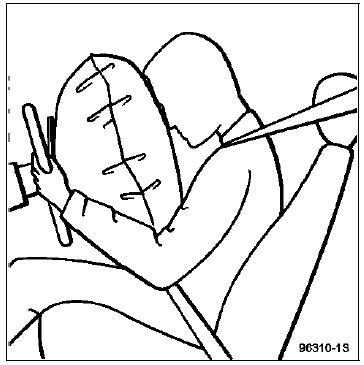

COUSSIN " AIRBAG" ET PRENTENSIONNEURS

IMPORTANT : toutes les interventions sur les systèmes AIRBAG et prétensionneurs doivent être effectuées par du personnel qualifié ayant reçu une formation.
ATTENTION : lors d'une intervention sous le véhicule, ne pas transmettre de choc au plancher sans avoir verrouillé le boîtier électronique à l'aide de l'outil de diagnostic. Consulter le chapitre 80
ATTENTION : il est interdit de manipuler les systèmes pyrotechniques (prétensionneurs ou airbag) près d'une source de chaleur ou d'une flamme, il y a risque de déclenchement.
COLLECTION D'ETIQUETTES AIRBAG
Lors d'un remplacement de pare brise ou de planche de bord, il est impératif de remettre en lieu et place les étiquettes autocollantes en présence d'airbag.
L'ensemble de ces étiquettes est disponible dans une collection (Voir CATALOGUE DE PIECES DE RECHANGES).

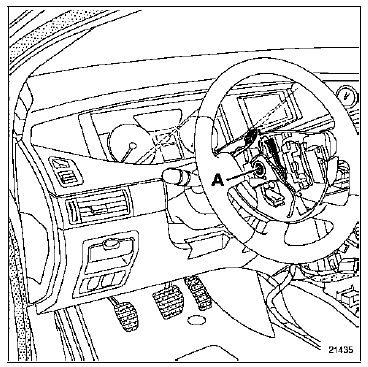

Après chaque démontage du volant, il faut impérativement remplacer la vis de volant (A).
Consulter les chapitres 88 et 57B-B.
ECRANS THERMIQUES
Il est impératif de les remettre en place, que ce soit en mécanique ou en carrosserie.
COUPLES DE SERRAGE
Il est impératif de respecter les couples de serrage indiqués.
PRODUITS
Lire attentivement les précautions d'emploi des produits utilisés et respecter les consignes de sécurité en utilisant les équipements appropriés (gant, masque, etc ...).
Interprétation des défauts
ANOMALIE
ELECTRONIQUE INTERNE UCH
1.DEF : Panne électrique présente non identifiée
DEF : Panne électrique mémorisée non identifiée
CONSIGNES
Mettre la carte dans le lecteur pour confirmer le défaut.
Changer l'Unité Centrale Habit ...
Aide
RESISTANCE ELECTRIQUE DES COMPOSANTS
Température ~ 20 C :
Injecteurs - 14,5 Ω +- 5%
Relais actuateurs - 65 Ω +- 10%
Moteur papillon - 1,6 Ω +- 10%
Electrovanne purge d'absorbeur de vapeur d'essence - 25 Ω +- 20%
Electrovanne WASTE-GATE - 30 Ω +- 5%
Bobines d'al ...
Configuration du réseau
CONSIGNES
Sur ce véhicule, les calculateurs contenant la configuration sont :
l'ABS
l'airbag
La saisie de la configuration se fait contact mis.
Elle est lancée automatiquement lors d'un test du réseau, quand l'outil détecte
une anomalie sur l'un des calculat ...
