DEPOSE
NOTA : la dépose des grilles haut-parleurs nécessite la dépose de la garniture de porte.

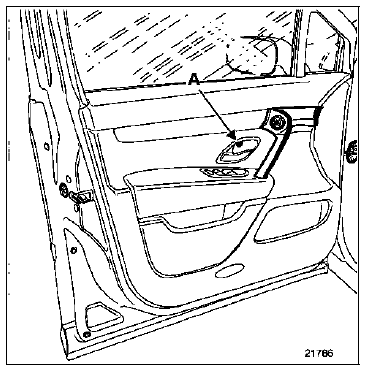

Déposer :

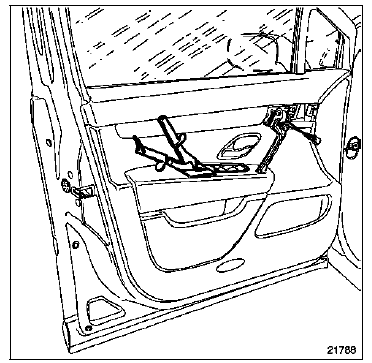

Protéger la garniture (exemple : couteau à mastic), et à l'aide de la pince à dégrafer, déclipper la platine de lève-vitre (en partie arrière) puis débrancher ses connecteurs.

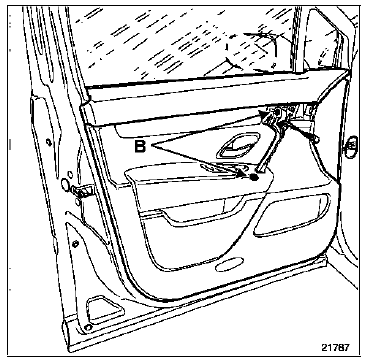

A l'aide de la pince à dégrafer, déposer le panneau de garniture (neuf agrafes).
Autre méthode de dépose de la platine lève-vitre

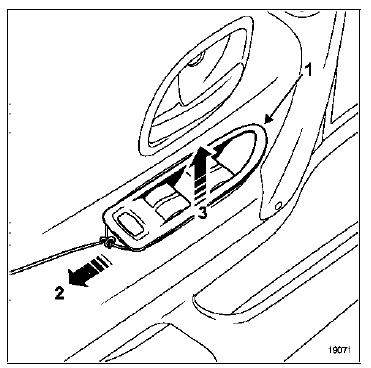

Faire un noeud coulissant à l'extrémité d'un fil électrique, gainé de (3 mm) puis faire passer l'autre extrémité du fil dans le noeud.
Insérer la boucle obtenue en (1) entre la garniture et la lèvre de la platine, sur toute sa périphérie.
Tirer sur l'extrémité du fil (2) et dégager simultanément la platine (3), de façon à plaquer les lamelles contre la platine.

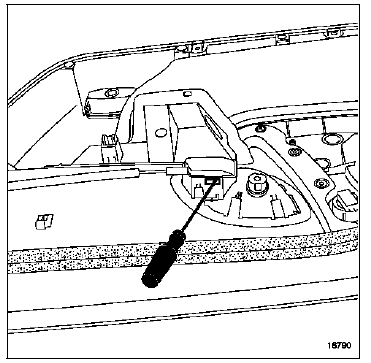

A l'aide d'un tournevis plat, déclipper le cache de fixation du câble de commande d'ouverture intérieure.
Débrancher le haut-parleur et l'éclaireur de porte.
Déposer :

Décoller soigneusement le film d'étanchéité.
Lors de la dépose de celui-ci, le mastic d'étanchéité doit rester sur le film.
REPOSE

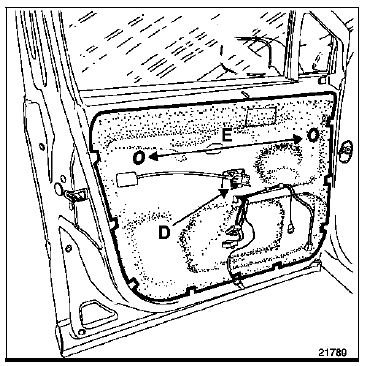

Présenter le film d'étanchéité, centrer celui-ci à l'aide des deux guides (E).
Coller le film sur tout son contour.

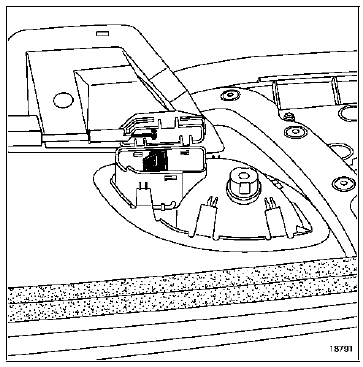

Maintenir la commande d'ouverture intérieure en position fermée.
Présenter l'ensemble cache et câble en lieu et place, puis clipper l'ensemble.
DEPOSE DU DECOR DE GARNITURE

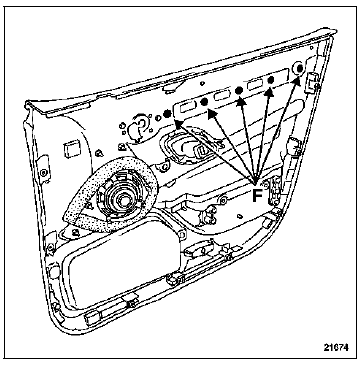

Déposer les fixations (F) puis dégager le décor de garniture.
