Revue technique Renault Vel Satis: Garniture de pavillon

Revue technique Renault Vel Satis / Garnissage et sellerie / Garnissage interieur de caisse / Garniture de pavillon

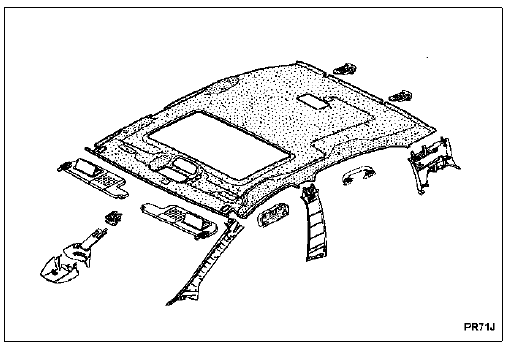

DEPOSE

DEPOSE

IMPORTANT : avant de commencer la dépose de la garniture de pavillon, il est impératif de verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (pour les consignes voir chapitre 88).

Déposer :

  • le joint de porte de coffre (partiellement),
  • les quatre joints d'encadrement de porte (en partie supérieure),
  • les tablettes arrière latérales (chapitre 71A.A),
  • les garnitures de custode (chapitre 71A.G).

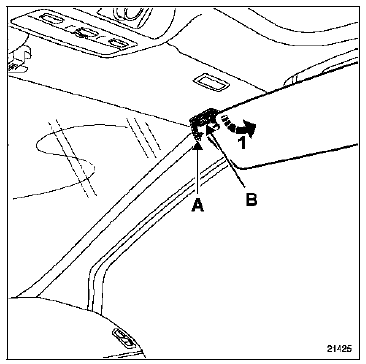

Positionner les pare-soleil vers l'entrée de porte.

Positionner les pare-soleil vers l'entrée de porte.

Déclipper :

  • le cache fixation (A),
  • le clip (B).

Rabattre les pare-soleil vers le pare-brise, puis déposer celui-ci (1).

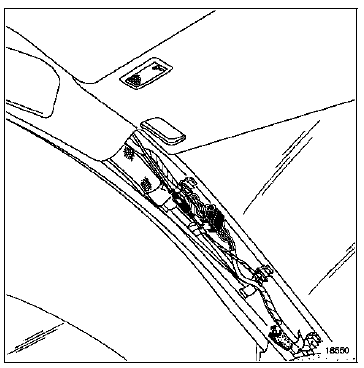

Déposer les montants de pare-brise (chapitre 71A.D).

Déposer les montants de pare-brise (chapitre 71A.D).

Débrancher les différents connecteurs.

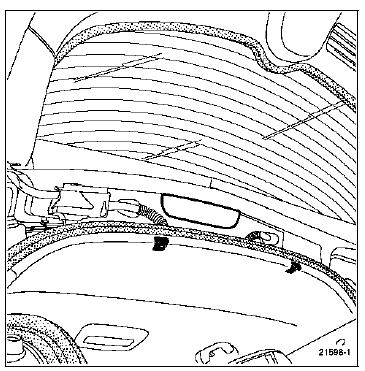

Déposer les fixations supérieures du rideau pare-soleil

Déposer les fixations supérieures du rideau pare-soleil arrière (voir ci-dessous).

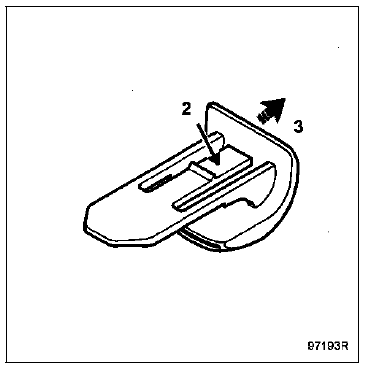

Appuyer sur le clips (2) et sortir l'agrafe (3).

Appuyer sur le clips (2) et sortir l'agrafe (3).

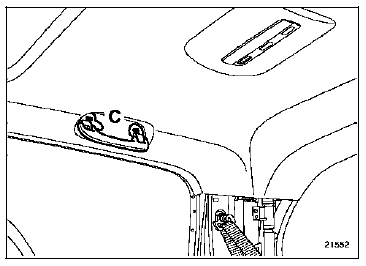

A l'aide de l'outil Car. 1597, déclipper les agrafes de

A l'aide de l'outil Car. 1597, déclipper les agrafes de poignées de maintien (C).

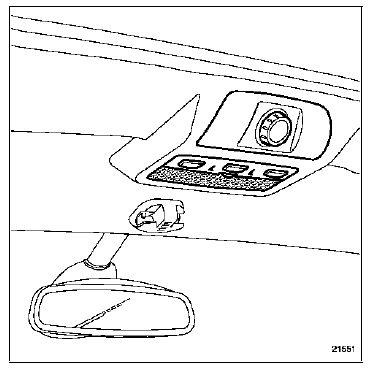

Déposer le bouton de commande de toit ouvrant (si

Déposer le bouton de commande de toit ouvrant (si équipé).

Retirer :

  • le joint d'encadrement de toit ouvrant,

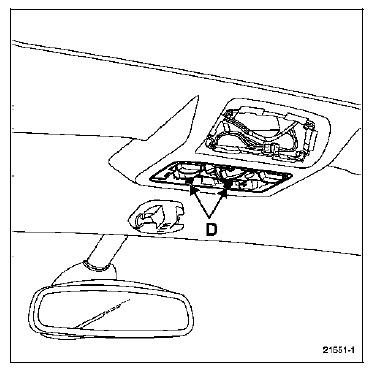

  • le cache du plafonnier, afin d'accéder aux clips (D).

Débrancher les différents connecteurs.

Retirer le plafonnier.

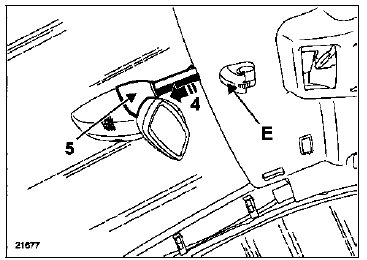

Dégager :

Dégager :

  • la coquille supérieure (4), exercer une pression en (5) puis retirer celle-ci,
  • le cache fixation (E).

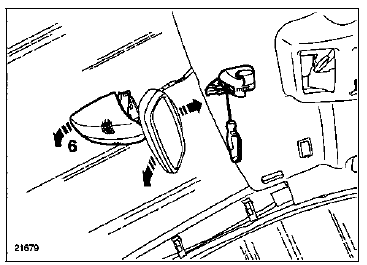

Dégager la coquille inférieure (6).

Dégager la coquille inférieure (6).

A l'aide d'un tournevis plat, dégager le support central de pare-soleil.

Débrancher le connecteur du contacteur (si équipé).

La suite des opérations nécessite deux opérateurs

Coucher les dossiers de sièges et dégager la garniture par la porte de coffre.

REPOSE

Entrer la garniture par la porte de coffre, centrer celleci en montant les poignées de maintien.

Terminer la repose dans le sens inverse de la dépose.
