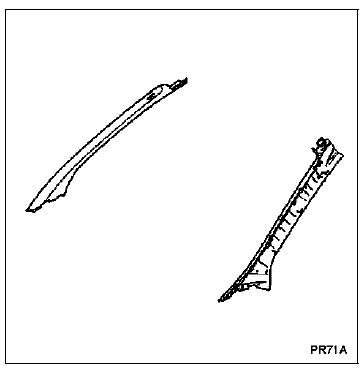

Revue technique Renault Vel Satis: Garniture de montant de pare-brise
DEPOSE

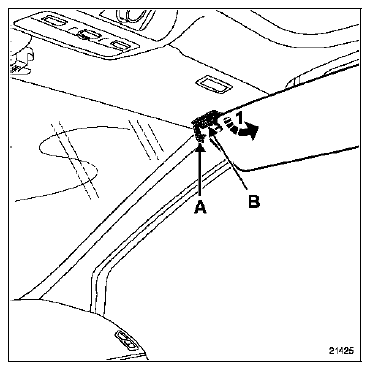

Positionner le pare-soleil vers l'entrée de porte.
Déclipper :
- le cache-fixation (A),
- le clip (B).
Rabattre le pare-soleil vers le pare-brise.
Déposer le pare-soleil (1).

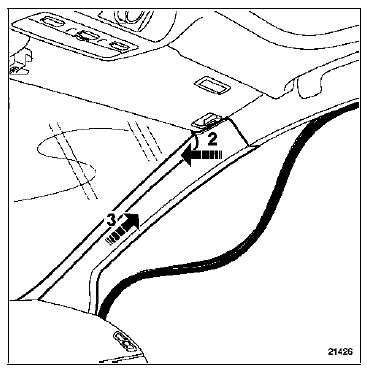

Dégager partiellement le joint d'encadrement de porte.
Déclipper la garniture en partie supérieure (2).
Dégager la garniture (3) en maintenant écartée la partie supérieure.
REPOSE

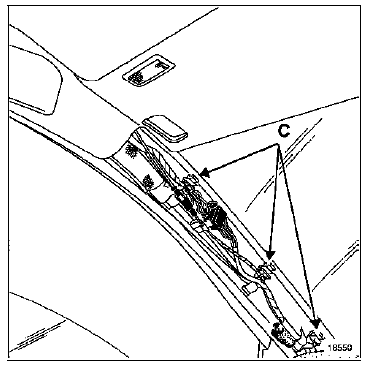

Avant la repose, vérifier le bon état des agrafes (C).
Garniture inférieure de pied milieu
DEPOSE
Déclipper la garniture en partie supérieure (1).
Dégager la garniture (2). ...
