Revue technique Renault Vel Satis: Garniture de dossier

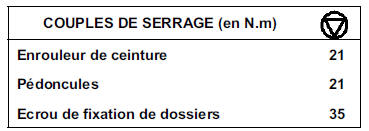

DEPOSE

NOTA : le dégarnissage du dossier 1/3 reste identique au dossier 2/3.

Déposer le dossier complet (chapitre 76A.B).

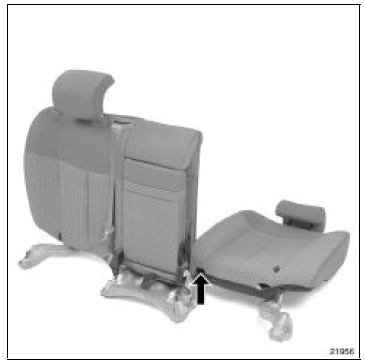

Ouvrir partiellement la fermeture à glissière de la garniture 1/3.

Déposer la fixation des deux dossiers.

Séparer le dossier 1/3 du dossier 2/3.

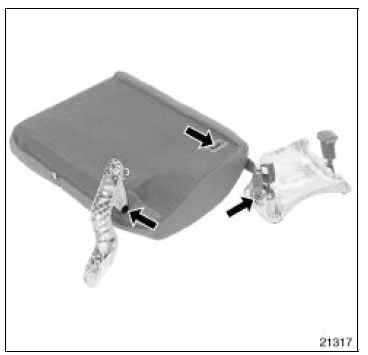

Déposer :

• le cache du verrou,
• la fixation et le support latéral de dossier,
• la fixation et la pénoncule de ceinture,
• l'anneau d'arrimage.

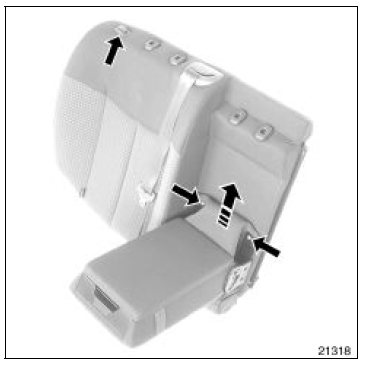

Déposer les deux rivets.

Dégager l'accoudoir.

Déclipper le cache du bouton de déverrouillage de dossier.

Déposer les fixations de la bande latérale.

Ouvrir la fermeture à glissière.

Dégager partiellement la garniture.

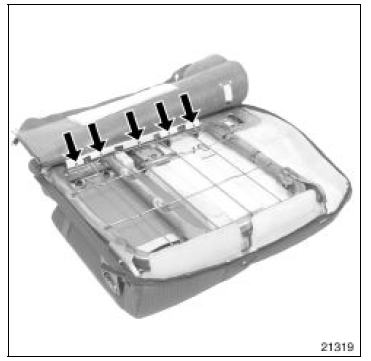

Couper les cinq agrafes sur la bande de retenue.

Déclipper les guides appui-tête (par l'intérieur).

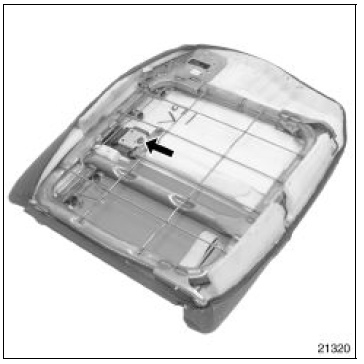

Déposer la fixation de l'enrouleur.

Dégager partiellement l'enrouleur.

Déclipper le cache de ceinture (en appuyant sur les deux linguets, par l'intérieur du dossier).

Déposer l'ensemble "garniture-mousse".

PARTICULARITES DE LA REPOSE

NOTA : les fermetures à glissière se ferment à l'aide de l'outil (Car. 1558), (voir généralité chapitre 05B).

ATTENTION : fermer les fermetures à glissière avant d'assembler les deux dossiers.

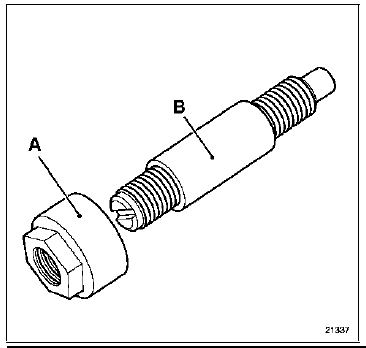

Avant l'assemblage des dossiers, dégager l'écrou (A) de l'axe (B).

A l'aide d'un tournevis plat, positionner l'axe (B) sur l'armature et desserrer 2/3.

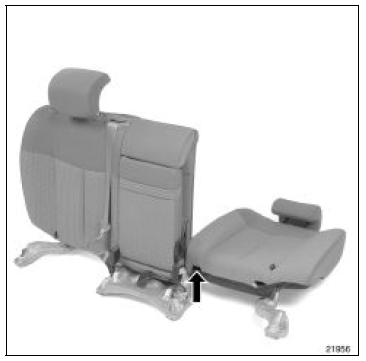

Assembler l'ensemble des dossiers avec le support central.

Reposer l'écrou.
