Manuel du conducteur
DEPOSE
Déposer :

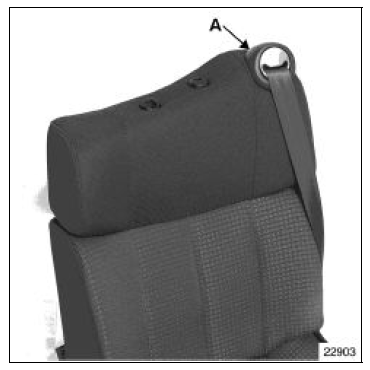

Déclipper :

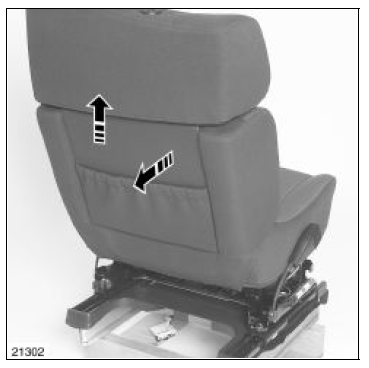

Dégager celle-ci vers le haut.

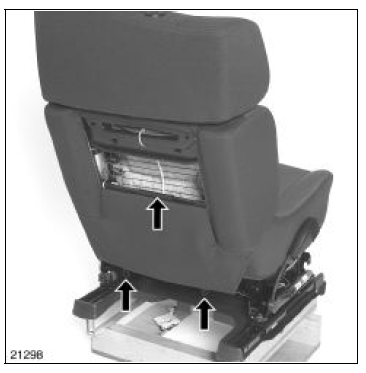

Dégager :

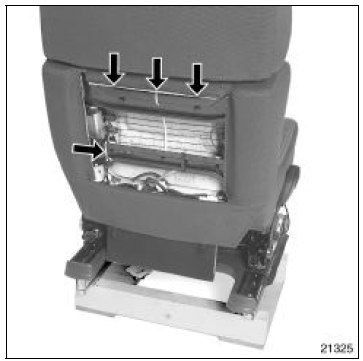

Déclipper les trois agrafes supérieures.
Dégager le crochet.

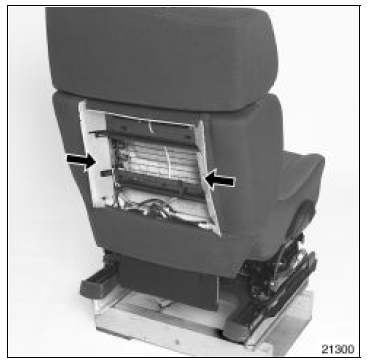

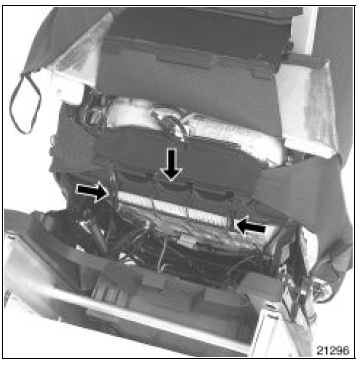

Dégager les deux barrettes latérales arrière de l'armature.
Dégager :

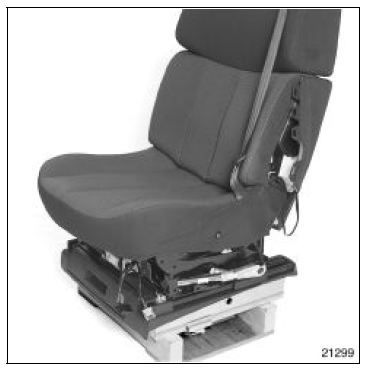

Déposer la vis et le connecteur du prétensionneur.
Dégager celui-ci de la garniture d'assise.
Déclipper la garniture au niveau de l'airbag.

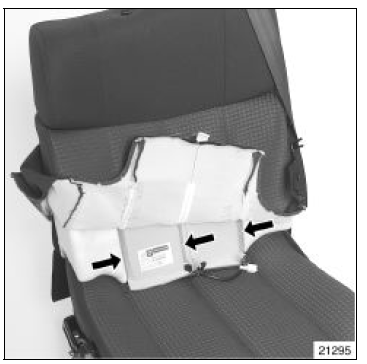

ATTENTION : dégager la garniture de la mousse, en maintenant les bandes de velcro.

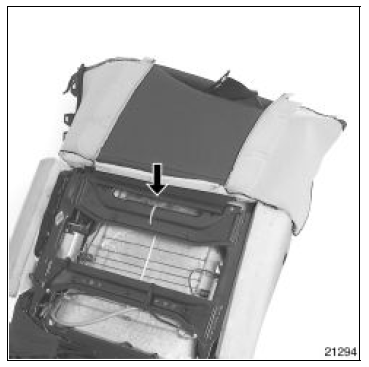

Dégager le profil et les deux élastiques de maintien supérieurs.
Déposer l'ensemble "garniture-mousse" de haut de dossier, en prenant soin de ne pas détériorer la garniture au niveau des guides d'appui-tête et de l'enrouleur de ceinture.
Déposer la mousse de bas de dossier et le connecteur de la nappe chauffante.
REPOSE
ATTENTION : avant la repose de la garniture de dossier, vérifier le bon collage des bandes de velcro sur la mousse de bas de dossier.
Positionner la mousse de bas de dossier et brancher le connecteur de la nappe chauffante.

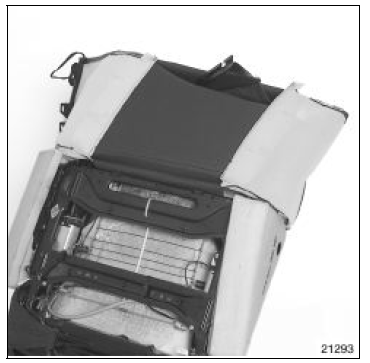

Retourner la garniture et la chausser sur la mousse de haut de dossier ; positionner l'ensemble "moussegarniture" sur l'armature en prenant soin d'engager la ceinture de sécurité dans l'orifice prévu à cet effet.
Moteur P9X
TOUS LES TUYAUX HAUTE PRESSION DEPOSES
DOIVENT ETRE SYSTEMATIQUEMENT
REMPLACES
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1566 Outil de dépose des tuyaux haute
pression
MATERIEL INDISPENSABLE
Clé dynamométrique "faible couple"
Embout à tuyauter pour le serr ...
Glossaire
Régime moteur P9X 701 :
Ralenti 700 +- 50 tr/min
Maxi à vide 5000 +- 80 tr/min
Ordre d'injection 1-2-3-4-5-6
Rapport de compression 18,5 : 1
Pompe haute pression : ECD-U2P Denso HP2270L
Capteur de pression : Vissé sur rampe (plage de pression : 0 à 170 ...
Commande électrique avant
BOITIER RESISTANCES
Débrancher la batterie.
Le boîtier résistances est accessible par le dessous de
la planche de bord.
Débrancher la batterie.
Déposer :
les deux vis (A) de fixation du boîtier résistances,
les deux connecteurs (B) du b ...
