Revue technique Renault Vel Satis / Moteur et périphériques / Echappement / Généralités

MOTEURS TOUS TYPES

La ligne d'échappement complète est en acier inoxydable.

Le catalyseur dans sa fonction atteint des températures élevées, par conséquent, il ne faut absolument pas stationner à un endroit où des matériaux combustibles pourraient venir en contact avec celui-ci, et de ce fait, s'enflammer.

Tout écran thermique détérioré doit impérativement être remplacé.

ATTENTION :

  • l'étanchéité entre le plan de joint du collecteur d'échappement jusqu'au catalyseur compris, doit être parfaite,
  • tout joint démonté doit être impérativement

REMPLACE,

  • lors de la dépose-repose, le catalyseur ne doit pas être l'objet de chocs mécaniques sous peine de détérioration.

ACCROCHAGE DE LA LIGNE SOUS CAISSE

Lors de la dépose du silencieux, déposer :

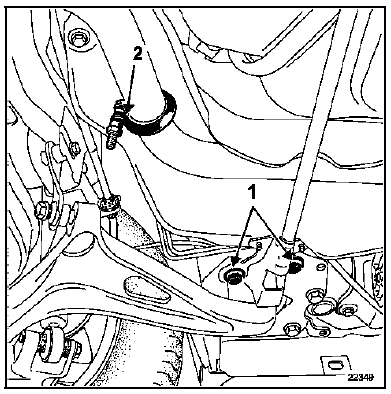

  • la barre acoustique (1),
  • le collier silencieux - pot de détente (2),

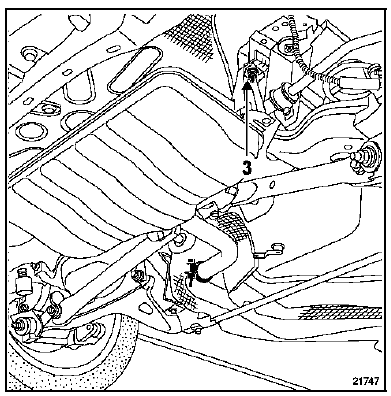

  • les deux écrous (3) de fixation de Silentbloc de silencieux.

Lors de la repose, positionner les colliers pour que leur

Lors de la repose, positionner les colliers pour que leur surface de serrage s'applique également sur les deux tuyaux à serrer.

Respecter le couple de serrage de la vis du collier : 2,5 daN.m pour éviter une déformation des tuyauteries et des colliers sous peine d'avoir des fuites. Respecter également ceux de la barre acoustique (6,2 daN.m).

REMPLACEMENT DES ELEMENTS DE LA LIGNE

La dépose des différents éléments de la ligne ne présente aucune difficulté.

Il existe une ou des coupure(s) depuis l'entrée du pot catalytique jusqu'à la sortie du silencieux.

Aucune zone de coupe n'est donc nécessaire pour le remplacement des divers éléments.
