DIRECTION A GAUCHE

Installé devant l'entrée d'air extérieur, il assure le filtrage de l'air et garantit un total assainissement de ce dernier avant d'atteindre l'habitacle.

DEPOSE

Ouvrir le vide-poches.

Extraire le lecteur de cédérom de navigation sur les versions concernées.

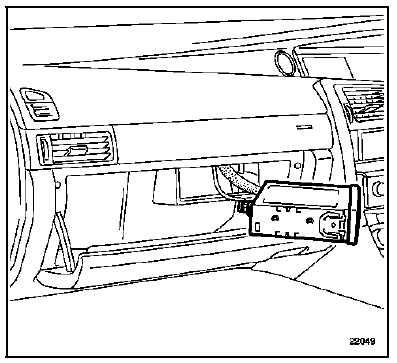

Défaire les connectiques et les retirer du lecteur cédérom.

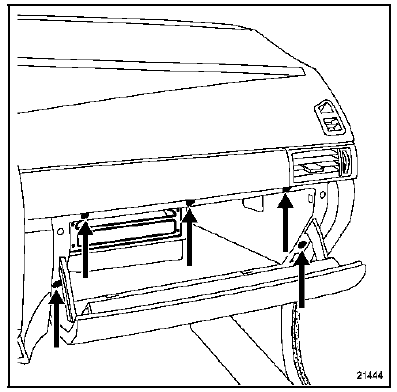

Déposer les vis et les connecteurs du vide-poches.

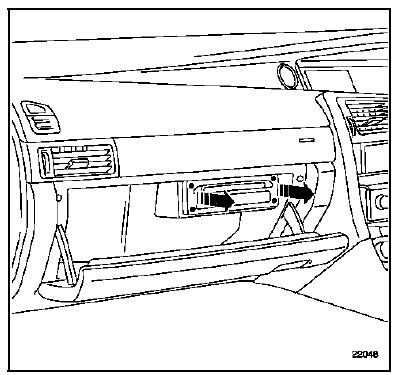

Extraire le vide-poches.

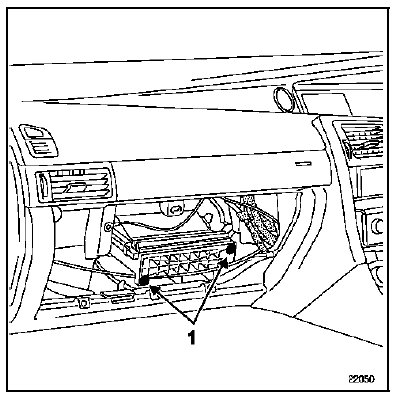

Déposer les deux vis (1) du couvercle du filtre

Déposer les deux vis (1) du couvercle du filtre habitacle.

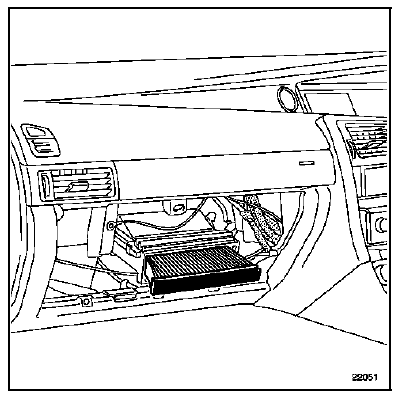

Sortir le filtre habitacle.

Sortir le filtre habitacle.

REPOSE

REPOSE

Procéder en sens inverse de la dépose.

NOTA : Pour procéder à l'initialisation du système, consulter le chapitre "Initialisation".

Installé devant l'entrée d'air extérieur, il assure le filtrage de l'air et garantit un total assainissement de ce dernier avant d'atteindre l'habitacle.

DEPOSE

Ouvrir le vide-poches.

Extraire le lecteur de cédérom de navigation sur les versions concernées.

Défaire les connectiques et les retirer du lecteur

Défaire les connectiques et les retirer du lecteur cédérom.

Déposer les vis et les connecteurs du vide-poches.

Extraire le vide-poches.

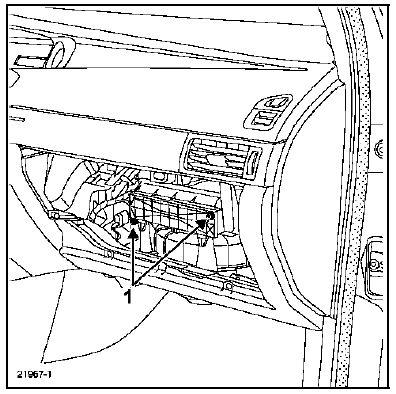

Déposer les deux vis (1) du couvercle du filtre

Déposer les deux vis (1) du couvercle du filtre habitacle.

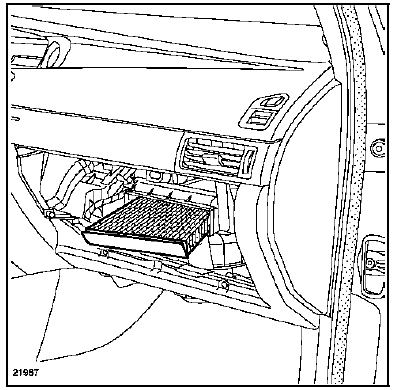

Sortir le filtre habitacle.

Sortir le filtre habitacle.

REPOSE

REPOSE

Procéder en sens inverse de la dépose.

NOTA : Pour procéder à l'initialisation du système, consulter le chapitre "Initialisation".
