Manuel du conducteur
Feux de direction / Feux de position et de stop

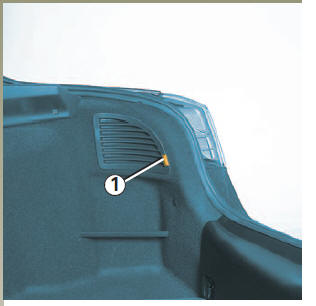

Dans le coffre, enlevez la grille d'accès en soulevant la languette 1.
Les lampes sont sous
pression et peuvent éclater
lors du remplacement. Risque de blessures. |

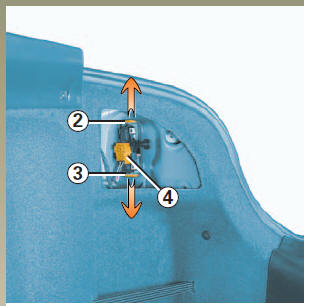

Soulevez les languettes 2 et 3 pour déclipser le porte lampes 4.

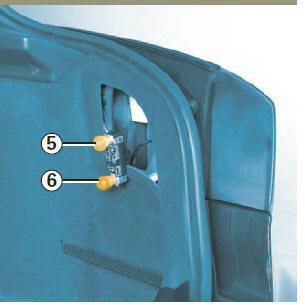

5. Feu de position et de stop
Lampe forme poire à ergots deux filaments : P21/5 W.
6. Feu indicateur de direction
Lampe orange forme poire à ergots PY21 W.
Feux de brouillard arrière / Feux de recul et feux de position

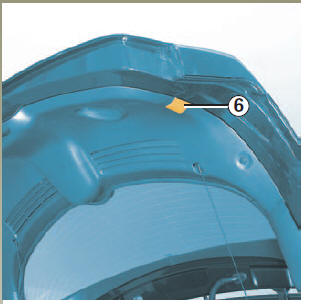

Sur la porte de coffre, déclipsez le cache 6 du bloc de feux concerné pour accéder à la vis de maintien.
Dévissez cette dernière.
Les lampes sont sous
pression et peuvent éclater
lors du remplacement. Risque de blessures. |
De l'extérieur, dégagez le bloc feux arrière.

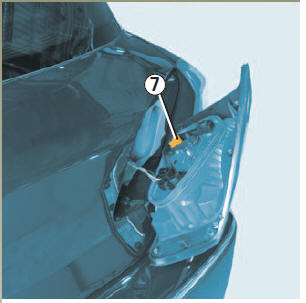

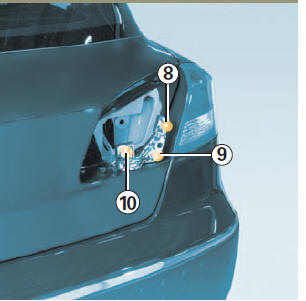

Déclipsez le porte lampe 7 pour accéder aux lampes.
Lampe forme poire à ergots deux filaments : P21/5 W.
Lampe forme poire à ergots P21 W.
Lampe forme poire à ergots P21 W.

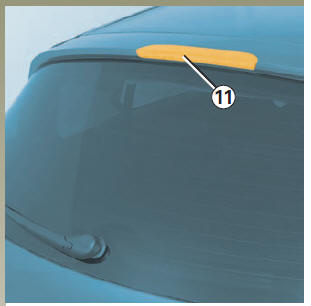

Troisième feu stop 11
Consultez votre Représentant RENAULT.
Éclaireurs plaque d'immatriculation 12

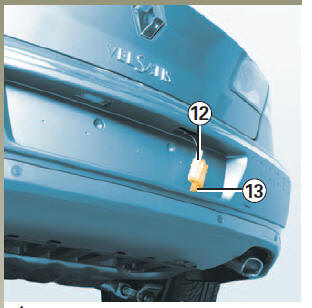

Déclipsez l'éclaireur 12 en pressant la languette 13.
Retirez le couvercle de l'éclaireur pour accéder à la lampe.
Type de lampe : W5W.
Répétiteurs latéraux 14

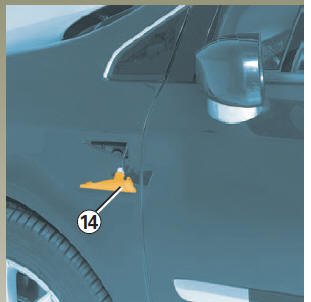

Déclipsez le répétiteur 14 (à l'aide d'un outil type tournevis plat).
Tournez d'un quart de tour le portelampe et sortez la lampe.
Type de lampe : W5W.
Moteur V4Y
Moteur
Radiateur
Bocal "chaud" avec dégazage permanent
Aérotherme
Echangeur de température d'huile boîte de vitesses automatique
Boîtier sortie d'eau
Ajutage
Ajutage Ø 16 mm
Pompe à eau
Thermostat
Purgeur
Réch ...
Poulie de pompe
MOTEUR P9X
OUTILLAGE SPECIALISE INDISPENSABLE
Dir. 1083-01 Outil de repose de poulie
DEPOSE
Relever la cote par rapport au bout de l'axe. Extraire la
poulie.
Utiliser la presse avec un extracteur.
REPOSE
Emmancher la poulie, outil Dir. 1083-01 jusqu'en
butée sur l'arbre (graiss ...
Interrupteur d'inhibition
Le système est équipé d'un interrupteur (A) pour
inhiber la fonction :
un appui court, la fonction est inhibée jusqu'à
coupure du contact,
un appui long, la fonction est inhibée en
permanence.
NOTA : ces inhibitions sont visualisables &agra ...
