Revue technique Renault Vel Satis: Feu de hayon

Revue technique Renault Vel Satis / Equipement électrique / Eclairage arriere / Feu de hayon

DEPOSE

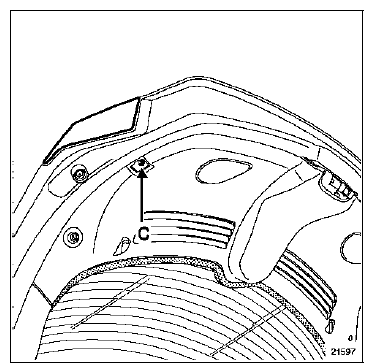

Déposer la vis de fixation arrière (C).

Sortir le bloc et débrancher le connecteur.

Exemple pour le feu arrière gauche :

Exemple pour le feu arrière gauche :

Pour avoir accès aux lampes, déclipper le portelampes

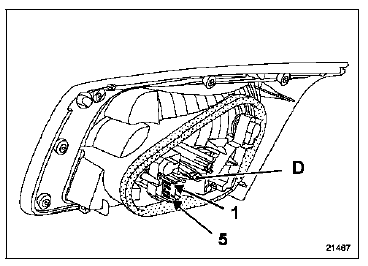

Pour avoir accès aux lampes, déclipper le portelampes en pressant sur la languette (D).

BRANCHEMENT

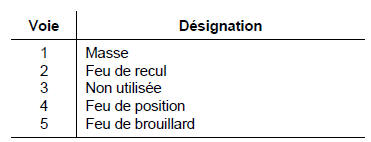

Connecteur feux de hayon arrière gauche

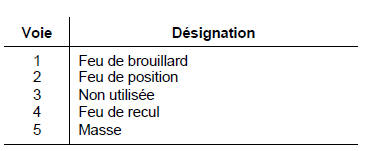

Connecteur feux de hayon arrière droit

Connecteur feux de hayon arrière droit
