Revue technique Renault Vel Satis: Feu d'aile

Revue technique Renault Vel Satis / Equipement électrique / Eclairage arriere / Feu d'aile

Les feux arrière sont séparés en deux parties, une sur l'aile et l'autre sur le hayon.

DEPOSE

Débrancher le connecteur.

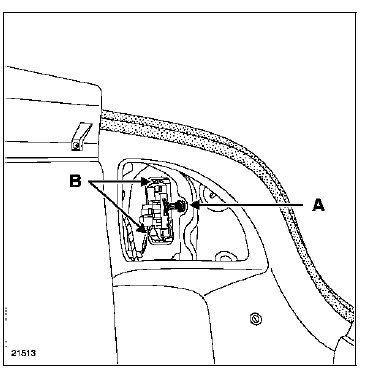

Déposer la vis de fixation arrière (A).

Sortir le feu.

Pour avoir accès aux lampes, déclipper le portelampes

Pour avoir accès aux lampes, déclipper le portelampes en pressant sur la languette (B).

BRANCHEMENT

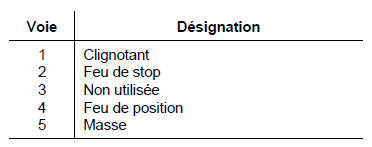

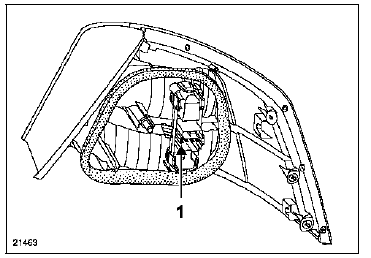

Connecteur feux d'aile arrière

Connecteur feux d'aile arrière

Feu de hayon

    Eclairage arriere
    ...

    Feu de hayon
    DEPOSE Déposer la vis de fixation arrière (C). Sortir le bloc et débrancher le connecteur. Exemple pour le feu arrière gauche : Pour avoir accès aux la ...
