OUTILLAGE SPECIALISE INDISPENSABLE
Fre. 1190-01 Repousse piston
DEPOSE
Mettre en place le véhicule sur un pont à deux colonnes.
Desserrer le frein de parking. Déposer les roues arrière.

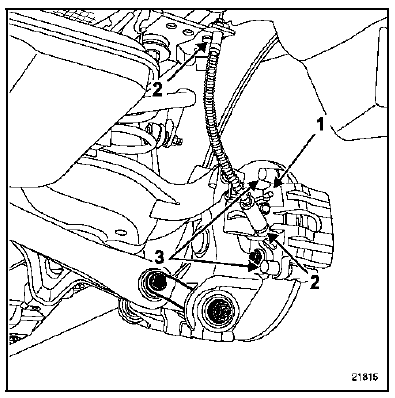

Décrocher le câble de frein à main (1).
Déposer :
Actionner la pédale de frein à l'aide d'un pressepédale (ceci a pour effet de limiter l'écoulement de liquide de frein).
Débrancher le flexible de frein (2). Mettre en place des bouchons afin de limiter l'écoulement de liquide de frein.
Vérifier :
Nettoyer les supports d'étriers et les étriers.
REPOSE
Repousser les pistons de l'étrier à l'aide de l'outil Fre. 1190-01.

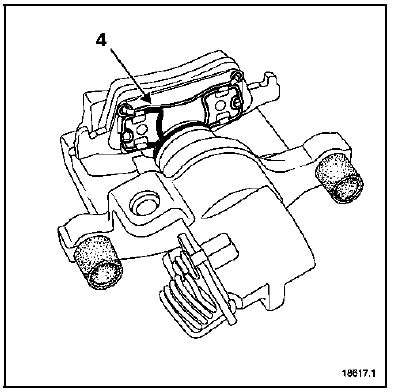

ATTENTION : la plaquette intérieure est munie d'un ressor t de maintien (4) ; il est impératif d'engager celui-ci sur le piston de l'étrier.
Reposer :
Purger le circuit de freinage (consulter la méthode correspondante).
Appuyer plusieurs fois sur la pédale de frein afin de mettre les pistons, les plaquettes et les disques en contact.
Vérifier le niveau de liquide de frein.
Reposer les roues.
Serrer, au couple préconisé, les vis des roues.
Contacteurs lève-vitres électriques
PLATINE D'ACCOUDOIR (la plus complète)
Contacteur lève-vitres conducteur et passager avant
Contacteur lève-vitres arrière droit et gauche
Contacteur condamnation lève-vitres arrière et
portes arrière (selon version)
DEPOSE DES CONTACT ...
Boîtier électronique
BRANCHEMENT
DEPOSE
Soulever le siège de la banquette arrière.
Retirer des clips (A). Soulever la moquette.
Débrancher le connecteur du boîtier.
Déposer :
les fixations du boîtier,
le boîtier.
Retirer le boîtier.
REPOSE
...
Garniture de pavillon
DEPOSE
IMPORTANT : avant de commencer la dépose de la
garniture de pavillon, il est impératif de verrouiller le
calculateur d'airbag à l'aide de l'outil de diagnostic
(pour les consignes voir chapitre 88).
Déposer :
le joint de porte de coffre (partiellement) ...
