Manuel du conducteur
Essuie-vitre avant avec fonction essuyage automatique

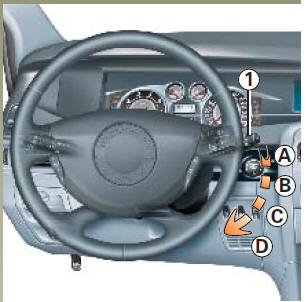

Contactmis,manoeuvrez lamanette 1 de A à D.
Cette position sélectionnée, le système détecte l'arrivée d'eau sur le pare-brise et déclenche des balayages à la vitesse d'essuyage adaptée.
L'anneau central de la manette 1 permet de faire varier la sensibilité de - à :
représentant la sensibilité mini
représentant la sensibilité maxi.
Suivant véhicule, à chaque coupure de contact, il est impératif de revenir en position arrêt A pour retourner en position essuyage automatique.
Automatisme de la sélection de vitesse de balayage
En roulage, lorsqu'une vitesse d'essuyage est sélectionnée, tout arrêt du véhicule réduit l'allure du balayage à la vitesse inférieure :
Dès que le véhicule roule, l'essuyage revient à la vitesse sélectionnée d'origine.
Al'arrêt, toute action sur lamanette 1 est prioritaire et annule donc l'automatisme.
Nota : en cas de blocage mécanique (pare-brise gelé...) le système coupe automatiquement l'alimentation de l'essuie-vitre.
Lave-vitre, lave-projecteurs

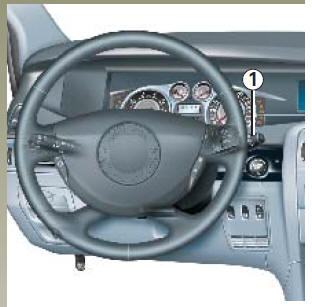

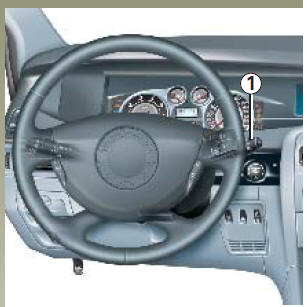

Contact mis, tirez la manette 1 vers vous.
Vous actionnez le lave-vitre du pare-brise.
Vous actionnez également en même temps le dispositif lave-projecteurs.
Par temps de gel, assurez-vous que les balais d'essuie-vitres ne sont pas immobilisés par le givre (risque d'échauffement du moteur).
Surveillez l'état de ces balais. Ils sont à changer dès que leur efficacité diminue : environ tous les ans.
Si vous coupez le contact moteur avant d'avoir arrêté l'essuie-vitre (position A) les balais s'arrêteront en position de repos.
Avant le lavage du véhicule, ramenez la manette en position A (arrêt) pour éviter notamment les risques de détérioration des balais lors du déclenchement de l'essuyage automatique. |
Essuie-vitre arrière à cadencement

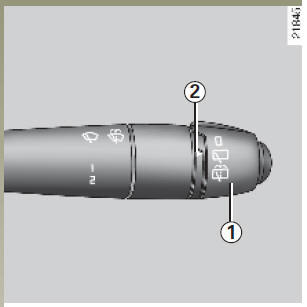

Contact mis, tournez l'extrémité de lamanette 1 jusqu'à amener le point de repère 2 en face du symbole.
Essuie-lave vitre arrière
Contact mis, tournez l'extrémité de la manette 1 jusqu'à amener le point de repère 2 en face du symbole.
Lorsque vous relâchez la manette, elle revient en position essuie-vitre arrière.
Particularité
Si les essuie-vitres avant fonctionnent lorsque vous enclenchez la marche arrière, il se produit un balayage intermittent de l'essuievitre arrière.
Avant d'utiliser l'essuie-vitre arrière, assurez-vous qu'aucun objet transporté ne gêne la course du balai.
Par temps de gel, assurez-vous que les balais d'essuie-vitres ne sont pas immobilisés par le givre (risque d'échauffement du moteur).
Surveillez l'état de ces balais. Ils sont à changer dès que leur efficacité diminue : environ tous les ans.
