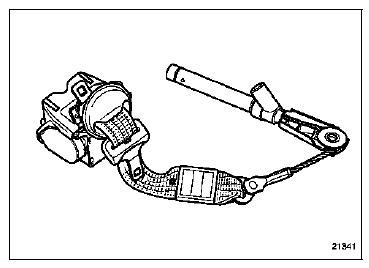

L'enrouleur de ceinture de sécurité est à commande électrique.
L'enrouleur est piloté par un boîtier électronique spécifique (12 voies), en liaison avec le calculateur électronique d'airbag.
Pour le remplacement, l'enrouleur électrique n'est pas dissociable de la ceinture de sécurité et du prétensionneur ventral.
RAPPEL : un défaut sur l'enrouleur électrique ou sur le boîtier électronique des ceintures n'allume pas le voyant défaut airbag.
DEPOSE
La dépose de l'ensemble enrouleur à blocage électrique-ceinture de sécurité-prétensionneur ventral nécessite la dépose et le dégarnissage du siège.
Consulter le chapitre "Carrosserie".
Débrancher les connecteurs de l'enrouleur électrique et du prétensionneur.
Déposer :
REPOSE
IMPORTANT : se reporter impérativement au chapitre "Procédure de destruction" pour la mise au rebut d'un prétensionneur non déclenché.

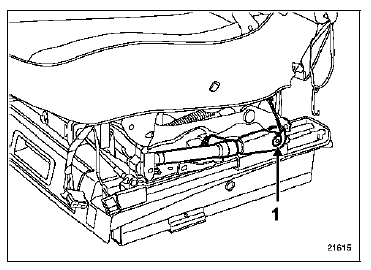

Serrer la vis de fixation du prétensionneur (1) au couple de 2,1 daN.m.

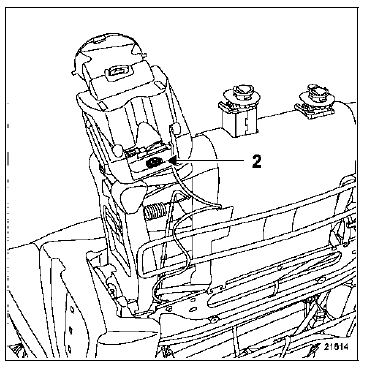

Serrer la vis de fixation de l'enrouleur (2) au couple de 2,1 daN.m.
RAPPEL : lors d'un déclenchement des prétensionneurs de ceinture, certaines pièces doivent impérativement être remplacées. Consulter le chapitre "Précautions pour la réparation".
Respecter le cheminement et les points de fixation du câblage sous siège.

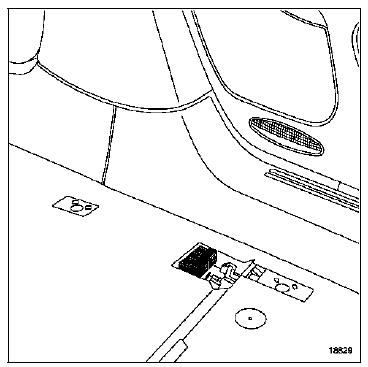

Avant la repose du siège, contrôler visuellement l'état des connecteurs sur la base du siège et sur la caisse.
Reposer le siège et respecter le serrage des fixations.
Après avoir remplacé les pièces défectueuses et rebranché les connecteurs, effectuer un contrôle à l'aide de l'outil de diagnostic.
Si tout est correct, déverrouiller le boîtier électronique d'airbag.
